  江苏精正自动化仪表有限公司 >> 产品展示 >> 记录仪表系列 >> 无纸记录仪

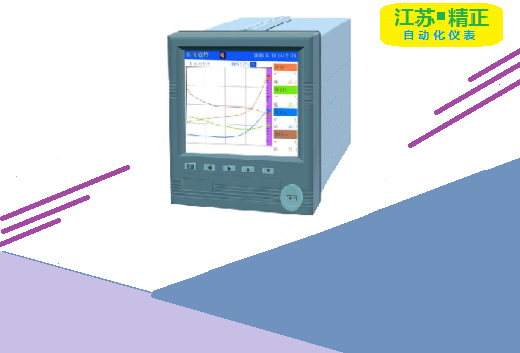

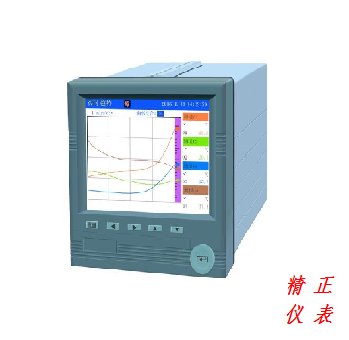

无纸记录仪
关键字:无纸记录仪,记录仪,彩屏无纸记录仪,蓝屏无纸记录仪





一、概述:

随着微电子技术、计算机技术和通信技术的飞速发展,在工业上使用的显示记录控制仪表的技术更新越来越快,旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的控制室仪表取代。在广泛应用的化工、炼油、冶金、制药、造纸、建材等各行业中,随着企业规模的扩大、自动化程度的提高,对控制室仪表也提出了更高的要求。在征求广大用户的各种需求的基础上,我公司经过多年连续开发和生产,已经成功推出一系列仪表,能够满足各类用户的各种不同使用场合的需求。
R3000/R4000系列无纸记录仪具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。

二、功能特点:

R3000/R4000系列无纸记录仪显示信息量大、操作简单、界面友好,下面是主要的功能特点:
无笔、无纸记录,日常维护工作量非常小,运行费用低;
采用进口5.6 英寸320*240点阵TFT高亮度图形液晶显示屏,具有画面清晰、性能稳定、色彩绚丽、视角宽,使用寿命长等特点;
采用高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现16路信号采集、记录、显示和12路报警;
采用256M 大容量的FLASH闪存芯片存贮历史数据,掉电永不丢失数据;
全隔离万能输入,可同时输入多种信号,无需更换模块,通过软件组态即可;
(1)Ⅱ型标准信号:0~5V 、0~10mA;
(2)Ⅲ型标准信号:1~5V 、4~20mA(可配电)
(3)热电偶:B、E、J、K、S、T、WRE25;
(4)热电阻:Pt100、Cu50;
(5)电压小信号:0~20mV、0~100mV;
(6)电阻信号:0~400Ω;
(7)频率信号:0~10KHZ;
(8)提供标准4-20mA 输出;
(9)根据用户要求定制各种特殊信号(如热工行业的氧碳势0-2V输入);
(10)频率:PI(0~30kHz,高电平:8.5~30V,低电平:0~4.5V)(订货时要说明)
(12)隔离阻抗:20MΩ @ 500V
显示工程量数据的数值范围更宽,可显示4 位数值:-999~9999;
 可以组态显示,工程位号、工程单位、流量累积;
 剪贴板的复制和粘贴功能方便用户的参数设置;
 12路继电器报警输出,具有闪光报警显示,同时指示各路报警的下下限、下限、上限、上上限报警;
 显示精度基本误差为±0.2%FS ;
 16 路温压补偿,支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压力补偿等常用补偿模型;

支持外接微型打印机,手动打印数据、曲线,满足用户现场打印的需求;
 配备标准USB 接口,支持USB 1.1 、2.0 优盘,支持FAT16/FAT32 文件系统,历史数据转存快捷方便;
 标准串行通讯接口: RS485 和RS232C;
 采用新型开关电源,能在交流电源85VAC~265VAC、45~65HZ范围内正常工作;
 提供变送器+24VDC隔离配电,简化了系统,节约了费用;

 集成硬件实时时钟,掉电情况下时钟也能准确运行,仪表硬件时钟方便企业计量管理;
 全铝密封外壳及内部屏蔽板,保证仪表在恶劣的环境中正常工作。

三、主要技术指标:

屏幕: 5.6 英寸TFT真彩图形液晶显示屏、320*240点阵、LED背光;
精度: 实时显示:±0.2% F.S.;曲线显示:±0.5% F.S.;追忆精度:±0.2% F.S.;
注:热电偶应去掉冷端误差;
输入规格:全隔离万能输入,1~16通道信号输入,通道间全隔离,隔离电压大于1000V;
隔离阻抗: 20MΩ @ 500V;
记录容量: 64/128/192/248MB(FLASH 容量可选择);
电压输入:0-5V、1-5V、0-20mV、0-100mV ( >1MΩ);
电流输入:0-10mA、4-20mA(阻抗250Ω);
热电阻: PT100、Cu50(要求三线电阻平衡,引线电阻<10Ω);
热电偶:S、B、K、T、E、J、F2、WRE25;

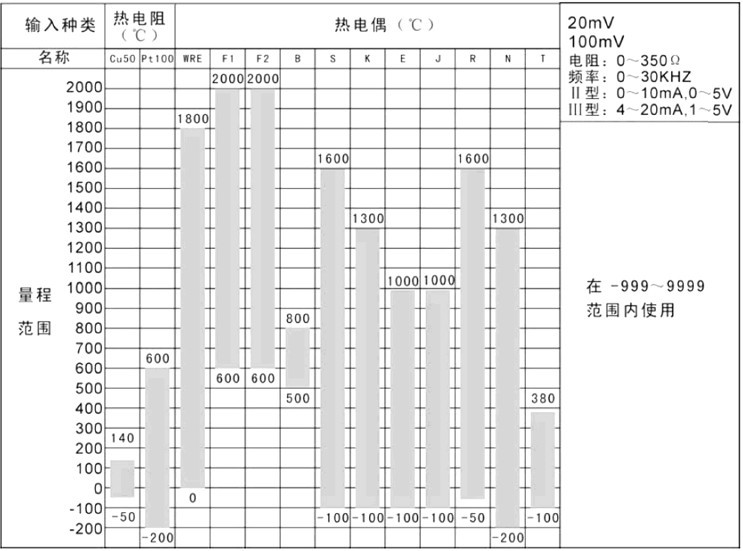

电阻:0~400Ω,如图所示

输出规格: 传感器配电24VDC,负载能力≤700Ω,单独隔离配电≤40mA/路,最多16 路隔离配电;
模拟量输出:4-20mA;负载能力750Ω(最大);
报警输出:12 路继电器触点输出,触点容量0.5A@125VAC/1A@30VDC,可组态上上限、上限、下限、下下限;
补偿运算: 蒸汽----根据IFC67 公式计算蒸汽密度补偿饱和蒸汽与过热蒸汽的质量流量或热流量;一般气体----温度、压力补偿测量标准体积流量;天然气----温度、压力补偿测量标准体积流量;液体----温度补偿测量标准体积流量或质量流量;
补偿范围:蒸汽----压力0.1-4.5MPa,温度100-500℃,密度0.1-100Kg/m3;一般气体----压力0-60Mpa,
温度-100-500℃,液体----温度-100-500℃,累积范围: 0~9999999999;
通讯、打印:通讯接口----RS232C 或RS485,波特率----(1200、2400、9600、19200),打印接口----RS232C直接连接微型打印机;
记录间隔:1 秒至240 秒,共分11 档:1/2/4/8/12/24/36/60/120/180/240 秒可选;
记录时间:各通道记录时间的长短与FLASH 存储器容量、输入点数及该通道的记录间隔有关数据备份和转存: 128M、256M 、512M、1G 及其它可以兼容的U 盘;
热电偶冷端补偿误差: ±2℃ ;
断电保护时间: 内置FLASH 存储器保护参数和历史数据,断电后可永久保存;
集成硬件时钟:掉电后也能准确运行;
时钟误差: ±1 分/月;
供电电源: 85VAC-265VAC,45~65HZ;
环境温度: 0-50℃、避免日光直晒;
环境湿度: 0-85%RH;
净重:≤3.0Kg
