  江苏精正自动化仪表有限公司 >> 产品展示 >> 记录仪表系列 >> 数显中圆图记录仪

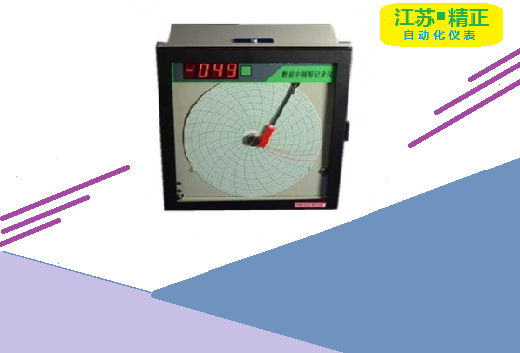

数显中圆图记录仪
关键字:数显中圆图记录仪,中圆图记录仪,记录仪





一、概 述
JZ-XSG-100系列数显中圆图记录仪是JZ-XWG-100、JZ-XQG-100系列中园图记录仪的换代产品。

该产品采用整体化设计,导电塑料电位器反馈,精密磁电机驱动记录机构;全LED数码管指示、园图记录;结构简单,通用性强、密封性好,可靠性高。

与相应的传感元件或变送器配套使用,可对温度、流量、压力、位移量、电量等多种工业参数进行指示、记录、报警或控制。


技术条件
1.测量显示方式:四位0.8"数码管显示;

2.基本指示误差:不超过全量程的±0.5%;

3.不灵敏区:不超过全量程的±0.2%;

4.平衡时间:小于1秒;

5.记录误差:不超过全量程的±1%;

6.记录纸:24小时标准线性园图记录纸或按用户需要定制;

7.设定值显示方式:四位0.5"数码管显示;

8.控制点设定范围:不小于全量程的 5~100%;

9.设定值附加误差:不超过全量程的±1%;

10.控制反应时间:1.5秒左右;

11.触点容量:AC220V/2A;

12.供电电源:AC220V±10%/50HZ;

13.消耗功率:小于10VA;

14.绝缘电阻:电源端子对地  DC500V/20MΩ以上;

        输入信号对地  DC500V/20MΩ以上;

输入信号对电源 DC500V/20MΩ以上;

15.绝缘强度:电源端子对地  AC1500V/1分钟;

         输入信号对地  AC500V/1分钟;

输入信号对电源 AC500V/1分钟;

16.环境温度:-10~500C;相对湿度:小于90%RH;

17.重量:小于7.5公斤;

18.最大外形尺寸:长×宽×高 160×280×280(mm);

19.安装开孔尺寸:260×260 (mm)。

工作原理
    1、输入模块:
         为了适应各种不同的输入信号,信号输入以后通过不同输入模块的处理,变成与待显示工程量相适应的线性电压信号,该信号经变换形成缓冲信号送给数显单元、记录单元、控制单元、设定值显示单元和远传输出单元。
    2、记录单元
        记录单元包括反馈比较和功率驱动两部分。反馈比较电路将模块输出信号与从平衡电位器反馈回来的反馈信号相比较;如果两个信号不同,反馈电路将输出与差值相应的信号,经放大,驱动磁电机,推动平衡电位器,改变平衡电位器输出电压,缩小差值信号,直到磁电机停止,电路达到动态平衡。在机械结构上保证记录笔与磁电机同步联动,从而保证记录笔的位置精确反映出输入信号的量值,同时同步电机沿时间坐标带动记录纸作轴向运动,完成工程量随时间变化曲线的绘制。
    3、显示单元
       模块输出信号和设定信号经A/D转换、译码、驱动,分别给数码管显示。
      仪表用四位0.8"数码管直观的显示测量结果。
      通过按钮开关切换,用四位0.5"数码管选择显示两个设定值之一。同时用指示灯指明数码管显示第一或第二设定状态。
    4、控制单元
      控制单元由设定电路、比较电路、抗干扰电路、驱动电路和灵敏继电器构成。
      比较电路接收与输入信号相应的缓冲信号和设定信号,进行比较,当两信号相同时,比较电路输出翻转,经抗干扰处理启动驱动电路,使灵敏继电器动作。

    二、安装与使用
    安装前应按本说明书调校与标定部分对仪表的主要功能进行检验。

    安装环境
    仪表应避免在以下场所安装或使用:
    1、高温(>500C)或高湿(>80%RH)环境;
    2、有腐蚀性气体的环境;
    3、靠近强振动源的场所;
    4、靠近强电场或强磁场,如电弧炉、电力变压器、变频器等;
    5、灰尘过多。
    安装角度
    仪表安装的倾斜角度,前、后、左、右均不可超过15°。
