  江苏精正自动化仪表有限公司 >> 产品展示 >> 记录仪表系列 >> 彩屏无纸记录仪

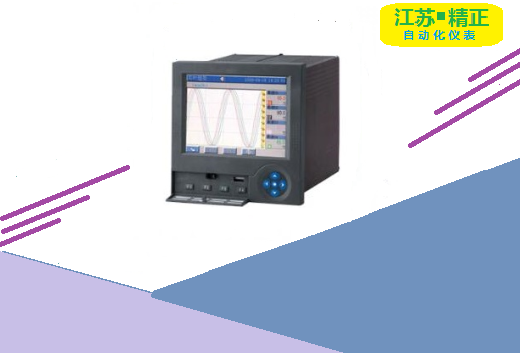

彩屏无纸记录仪
关键字:彩屏无纸记录仪,无纸记录仪,记录仪





R3000系列彩屏无纸记录仪主要特点:

1、无笔、无纸记录,日常维护工作量非常小

2、采用进口TFT 5.7 英寸320*240点阵图形液晶显示屏,高亮度LED背光

3、 采用高速、高性能32位ARM微处理器,画面响应时间小于0.5秒,可同时实现16路信号采集、记录、显示和12路报警

4、采用256M 大容量的FLASH闪存芯片存贮历史数据,掉电永不丢失数据;

5全隔离万能输入,可同时输入多种信号,无需更换模块

6、显示工程量数据的数值范围更宽,可显示4 位数值:-999~9999;

7、可以组态显示:工程位号、工程单位、流量累积

8、支持剪贴板,可以进行参数的复制和粘贴功能

9、可支持12路继3A电器输出,屏幕可具备闪光报警显示,同时可设置各通道报警的下下限、下限、上限、上上限值;

10、16路温压补偿,支持补偿信号输入、常数可选,可提供过热蒸汽,饱和蒸汽、压力补偿等多种补偿模型

11、支持外接微型打印机,手动打印数据、曲线,支持用户现场打印

 12、可提供标准USB 接口,支持USB 1.1 、2.0 优盘,

13、电可提供标准串行通讯接口: RS485 和 RS232C , 可支持Modbus RTU协议;

14、采用新型开关电源,在交流电源85VAC~264VAC、47~63HZ范围内可正常工作

15、可提供16组变送器+24VDC(≤40mA)隔离配电

16、仪表集成硬件实时时钟,掉电情况下时钟也能准确运行

17、全铝密封外壳及内部屏蔽板,可在恶劣的环境中正常工作。

R3000系列彩屏无纸记录仪性能指标:
屏幕: 5.7 英寸TFT真彩色图形液晶显示屏或蓝色LED显示屏、320*240点阵、LED背光;

精度: 实时显示:±0.2% F.S.;

曲线显示:±0.5% F.S.;

追忆精度:±0.2% F.S.;

(注:热电偶应去掉冷端误差;)

输入规格:全隔离万能输入,1~16通道信号输入,通道间全隔离,隔离电压大于1000V;

隔离阻抗: 20MΩ @ 1000V;

记录容量: 64/128/192/248MB(FLASH容量可选择);

电压输入:0-5V、1-5V、0-20mV、0-100mV ( ›1MΩ);

电流输入:0-10mA、4-20mA(阻抗250Ω);

热电阻: PT100、Cu50(要求三线电阻平衡,引线电阻‹10Ω);

热电偶: S、B、K、T、E、J、F2;

其它输入信号或分度号需在订货时说明;

隔离配电输出: 变送器配电+24VDC,最多16路隔离配电,配电≤30mA/路;

模拟量变送输出:4-20mA;负载能力750Ω(最大);

继电器报警输出:12路继电器触点输出,触点容量3A@220VAC/1A@30VDC,可组态上上限、上限、下限、下下限报警;

补偿方式:

一般气体--温度、压力补偿测量体积流量;

过热蒸汽--温度、压力补偿,查表得到工矿密度代入公式计算,求得质量流量;

饱和蒸汽--只进行压力补偿,查表得到工矿密度代入公式计算,求得质量流量;

天然气--温度、压力补偿测量体积流量;

补偿范围:

蒸汽--压力 0.1-4.5MPa,温度 100-500℃,密度 0.1-100Kg/m3;一般气体--压力 0-60Mpa,温度 -100-500℃,

累积范围: 0~999999999999;

通讯、打印:通讯接口----RS232C或RS485,波特率----(1200、2400、9600、19200),打印接口----RS232C直接连接微型打印机;

记录间隔:1秒至240秒,共分11档:1/2/4/8/12/24/36/60/120/180/240秒可选;

记录时间:记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关,计算公式如下:

数据备份和转存: 1G、2G、4G及其它可以兼容的U盘;

热电偶冷端补偿误差: ±1℃ ;

断电保护: 内置FLASH存储器保护参数和历史数据,断电后可永久保存;

集成硬件时钟:掉电后也能准确运行;

时钟误差: ±1 分/月;

供电电源: 85VAC-264VAC,47~63HZ;

环境温度: 0~50℃、避免日光直晒;

环境湿度: 0~85%R.H;

净重:≤3.0Kg
