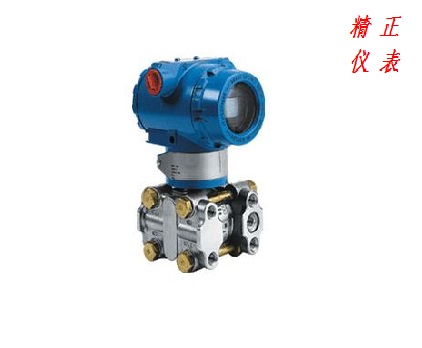

3851/1851DR型微差压变送器
关键字:3851/1851DR型微差压变送器,压力变送器

JZ-3851/1851DR型微差压变送器:用于测量液体、气体或蒸汽的液位、密度和压力,然后将其转变成4~20mA DC信号输出。

JZ-3851/1851DP型微差压变送器:可与HART 手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。

JZ-3851/1851DR型微差压变送器:是根据现场要求研制开发的新产品,可脱离手操器,通过按键方式实现现场调零、组态等操作。


JZ-3851/1851DR型微差压变送器: 1. 性能规格(零基准校验范围,参考条件下,硅油充液,316 L不锈钢隔离膜片。)

1.1. 参考精度
1.1.1. 数字、智能:±0.1%校验量程
1.1.2. 模拟、线性:±0.2%校验量程
1.2. 稳定性
1.2.1. 数字、智能:6个月,±0.1%URL
1.2.2. 模拟、线性:6个月,±0.2%URL
1.3. 环境温度影响
3851/1851DR型智能差压变送器:1.3.1. 数字、智能
零点误差:±0.2%URL/56℃
总体误差:±(0.2%URL+0.18%校验量程)/56℃
1.3.2.模拟、线性
零点误差:±0.5%URL/56℃
总体误差:±(0.5%URL+0.5%校验量程)/56℃
1.4. 静压影响
1.4.1.零点:
对于量程4至8,在13790kPa下为±0.2%URL;其它量程为±0.25%URL。零点误差可在线通过重新调零来修正。
1.4.2.量程:
可修正至±0.25%输出读数/6895kPa,对于量程3,可修正至±0.5%输出读数/6895kPa
1.5. 振动影响
在任意轴向上,200Hz下振动影响为±0.05%URL/g
1.6. 电源影响
小于±0.005%输出量程/伏特。

 1.7. 负载影响:
没有负载影响,除非电源电压有变化。
1.8. 电磁干扰/射频干扰(EMI/RFI影响)
由20至1000MHz,场强达至30V/M时,
输出漂移小于±0.1%量程。
1.9. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。
2. 功能规格
2.1. 测量范围:差压:0-1.3~6890KPa
               静压:4、10、14MPa
2.2. 零点与量程
2.2.1.数字、智能:
可用本机量程和零点按钮调整,或用HART手操器远程调整。
2.2.2.模拟、线性:
量程和零点连续可调。
2.3. 零点正、负迁移
零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程大于或等于最小量程。
2.4. 输出
数字、智能:
4~20mA DC,用户可选择线性或平方根输出,数字过程变量叠加在4~20mA DC信号上,可供采用HART协议的上位机使用。
模拟、线性:
4~20mA DC,与过程压力成线性。

JZ-3851/1851DR型智能差压变送器选型方式

3851/1851DR

微差压变送器



代码

量程范围KPa

3

0-1.37.5

4

0-6.237.4

5

0-31.1186.8

6

0-117690

7

0-3452068

8

0-11706890



代码

输出

E

4-20mA

S

智能式



代号

结构材料

法兰和接头

排气/排液阀

隔离膜片

灌充液体

22

316不锈钢

316不锈钢

316不锈钢

硅油

23

316不锈钢

316不锈钢

哈氏合金C

24

316不锈钢

316不锈钢

蒙乃尔

25

316不锈钢

316不锈钢

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

44

蒙乃尔

蒙乃尔

蒙乃尔



代号

最大工作压力MPa

B-

4

C-

10

D-

14



代码

选项

M1

0-100%线性指示表

M2

LED显示表

M3

LCD显示表

B1

管装弯支架

B2

板装弯支架

B3

管装平支架

D1

侧面泄放阀在压力室上部

D2

侧面泄放阀在压力室下部

不注

1/2NPT锥管螺纹接头

C2

丁字形螺纹接头M20×1.5,带后部焊接Ф14引压管的球锥连接头

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

J

流量变送器4-20mA开方输出

s

不锈钢三阀组
