  江苏精正自动化仪表有限公司 >> 产品展示 >> 变送器仪表系列 >> 高静压差压变送器

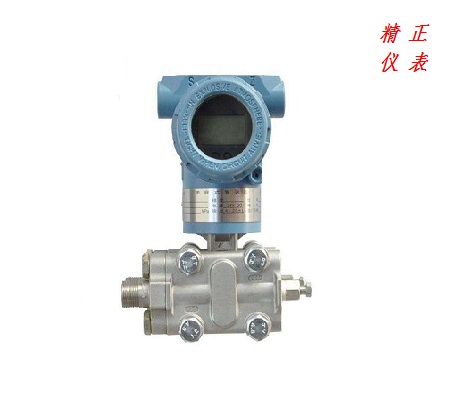

高静压差压变送器
关键字:高静压差压变送器,差压变送器,变送器





       高静压差压变送器用于在高工作压力环境下测量液体、气体或蒸汽的液位、流量和压力,然后转变成4~20mA DC信号输出。1851/3851HP智能型高静压差压变送器可与HART手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。

 高静压差压变送器1. 性能规格
(零基准校验范围,参考条件下,硅油充液,316 L不锈钢隔离膜片。)
高静压差压变送器1.1. 参考精度
1.1.1. 数字、智能:±0.1%校验量程
1.1.2. 模拟、线性:±0.2%校验量程
1.2. 稳定性
1.5.1.数字、智能:6个月,±0.1%URL
1.5.2.模拟、线性:6个月,±0.2%URL
1.3. 环境温度影响
1.3.1.数字、智能:
高静压差压变送器零点误差:±0.2%URL/56℃
总体误差:±(0.2%URL+0.18%校验量程)/56℃
1.3.2.模拟、线性
零点误差:±0.5%URL/56℃
总体误差:±(0.5%URL+0.5%校验量程)/56℃
1.4. 静压影响
1.4.1.零点
在31027kPa静压下,为±0.2%URL。零点误差可在线通过调零修正。
1.4.2.量程
可修正至±0.25%输出读数/6895kPa
1.5. 振动影响
在任意轴向上,200Hz下振动影响为±0.05%URL/g
1.6. 电源影响
小于±0.005%输出量程/伏特。
1.7. 负载影响:
没有负载影响,除非电源电压有变化。

 1.8. 电磁干扰/射频干扰(EMI/RFI影响)
由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程。
1.9. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。

高静压差压变送器2. 功能规格
2.1. 测量范围:差压:0-1.3~6890KPa
静压:25、32MPa
2.2. 零点与量程
2.2.1. 数字、智能:可用本机量程和零点按钮调整,或用HART手操器调整。
2.2.2. 模拟、线性:量程和零点连续可调。
2.3. 零点正、负迁移
零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程大于或等于最小量程。
2.4. 输出
数字、智能:
4~20mA DC,用户可选择线性或平方根输出,数字过程变量叠加在4~20mA DC信号上,可供采用HART协议的上位机使用。
模拟、线性:
4~20mA DC,与过程压力成线性。
2.5. 阻尼时间常数
数字、智能:时间常数可调,以0.1秒递增,由最小至16.0秒。
模拟、线性:时间常数可调,由最小至1.67秒。

◆选型方式

1851/3851HP

高静压差压变送器



代码

量程范围KPa

3

0-1.37.5

4

0-6.237.4

5

0-31.1186.8

6

0-117690

7

0-3452068



代码

输出

E

4-20mADC

S

智能式



代号

结构材料

法兰和接头

排气/排液阀

隔离膜片

灌充液体

22

316不锈钢

316不锈钢

316不锈钢

硅油

23

316不锈钢

316不锈钢

哈氏合金C

24

316不锈钢

316不锈钢

蒙乃尔

25

316不锈钢

316不锈钢

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

44

蒙乃尔

蒙乃尔

蒙乃尔



代号

最大工作压力MPa

E-

25

F-

32



代码

选项

M1

0-100%线性指示表

M2

LED显示表

M3

LCD显示表

B1

管装弯支架

B2

板装弯支架

B3

管装平支架

D1

侧面泄放阀在压力室上部

D2

侧面泄放阀在压力室下部

不注

1/2NPT锥管螺纹接头

C2

丁字形螺纹接头M20×1.5,带后部焊接Ф14引压管的球锥连接头

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

J

流量变送器4-20mA开方输出

s

不锈钢三阀组
