磁翻板液位计变送器原理：

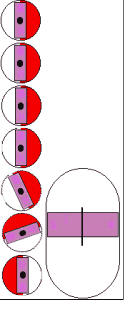

 　磁翻板液位计是一种在液位测量量领域特别常见的仪表装置，该产品既能实现就地显示也可以通过远传装置进行液位信号的输，远传磁翻板液位计的远传变送器是利用干簧管来实现液位转换的。干簧管（Reed Switch）也称舌簧管或磁簧开关，是一种磁敏的特殊开关，是干簧继电器和接近开关的主要部件。它通常有两个软磁性材料做成的、无磁时断开的金属簧片触点，有的还有第三个作为常闭触点的簧片。这些簧片触点被封装在充有惰性气体(如氮、氦等)或真空的玻璃管里，玻璃管内平行封装的簧片端部重叠，并留有一定间隙或相互接触以构成开关的常开或常闭触点。只要用磁铁接近它，干簧管两个节点就会吸合在一起，使电路导通。

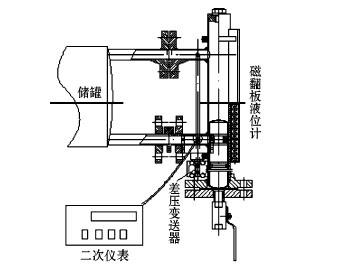

而带有远传变送器的磁翻板液位计，在其变送器部分及电气部分的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。磁翻板液位计的电子元件几乎没有电容器、电感等储能元器件。可以叠加通讯协议，也可以使用总线通讯。
为了扩大磁翻板液位计的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。其中，4～20mA电流信号是比较常用的一种。比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制，这个就是磁翻板液位计现实远传信号输出的原理及过程。
