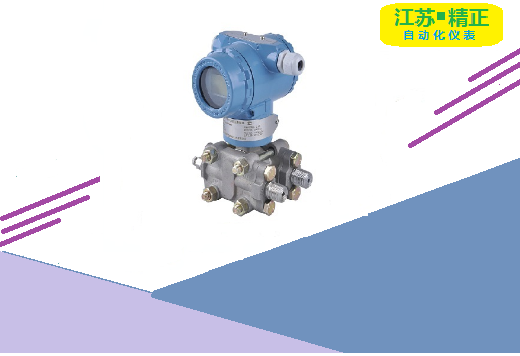

3851/1851DP系列差压变送器
关键字:3851/1851DP系列差压变送器 差压变送器,变送器



JZ-3851/1851DP系列差压变送器产品概述:

        3851/1851DP系列小型电容式压力(差压)变送器是我厂引进国外先进技术和设备生产的新型变送器,关键原材料、元器件和零部件均采用进口,整机经过严格组装和测试,该产品具有设计原理先进,品种规格齐全、安装使用简便等特点。同时与传统的1151以及其它知名同类产品直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

特点:

        1、精度高  2、稳定性好 3、二线制(特殊可四线制) 4、固体元件。接插式印刷线路板  5、小型、重量轻、坚固抗振  6、量程、零点外部连续可调  7、正迁移可达500%,负迁移可达600%  8、阻尼可调

        9、单向过载保护特性好 10、无机械可动部件,维修工作量少 11、全系列统一结构,零部件互换性强(316L、TAN/HAS-C/MONEL等耐腐蚀材料) 12、防爆结构,全天候使用 13、智能HART现场总线

         协议

工作原理:

        过程压力通过两侧或一侧的隔离膜片、灌充液传至&室的中心测量膜片。中心膜片是一个紧张的弹性元件,它对于作用在其上的两侧压力差产生相应的变形位移,其位移与差压成正比,最大位移约0.1mm

这种位移转变在电容极板上形成差动电容,由电子线路把差动电容转换成二线制的4-20mA DC信号输出。

功能参数:

        使用对象:液体、气体和蒸汽       测量范围:0~0.1KPa至0~40MPa     输出信号:4~20mA DC(特殊可为四线制220V供电0~10mA  DC输出)

   供电电源:12~45V DC,一般为24V DC

负载特性:

       与供电电源有关,在某一电源电压时带负载能力,负载阻抗RL与电源电压Vs关系为:RL≤50(Vs-12)

指示表:

        指针式线性指示0~100%等分刻度或LCD液晶式、LED数码管显示。

防爆:

        A、防爆型  dllBE4     B、本质安全型 iallct6

量程和零点:

        外部连续可调

正负迁移:

        零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的绝对值,均不能超过测量范围上限的100%。(智能型:量程15:1)

         最大正迁移量为最小调校量程的500%,最大负迁移量为调校量程的600%

温度范围:

        放大器工作温度范围:-29~+93°C(LT型为:-25~+70°C)

        灌充硅油的测量元件:-40~+104°C

        法兰式变送器灌充高温硅油时:-20~+315°C,普通硅油:-40~149°C

静压:

        1、 4、 10、 25、 32Mpa

温度: 相对湿度为0~100%

容积吸取量:<0.16cm3

阻尼(阶跃响应):充硅油时,一般在0.2s到1.67s之间连续可调

技术数据:

       (不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)

准确度:±0.25%,±0.5%,±0.1%(智能型)

死区:无(≤0.1%)

稳定性:六个月内不超过最大量程的基本误差绝对值

振动影响:在任意轴向上,振动频率为200Hz时,误差为测量范围上限的±0.05%/g

电源影响:小于输出量程的0.005%V

负载影响:电源如果稳定,则负载没有影响

其它:

隔离膜片:316不锈钢,哈氏合金C-276,蒙乃尔合金或钽

排气/排液阀:316不锈钢,哈氏合金C,蒙乃尔合金

法兰过接头:316不锈钢,哈氏合金C,蒙乃尔合金

接触介质“o”形环:丁晴橡胶,氟橡胶

灌充液:硅油或惰性油

螺栓:316L不锈钢

电子壳体材料:低铜铝合金

引压连接件:法兰、NPT1/4,中心距54mm,接头NPT1/2或M20X1.5阳螺丝球锥面密封,带接头时中心距50.8/54/57.2mm(NPT锥管螺丝符合GB/T12716-91)

信号线连接孔:G1/2”

重量:2.4Kg(3851标准型)    3.5Kg(1851标准型)




3851/1851DP 差压变送器
  3 0-0.6~6KPa
  4 0-4~40KPa
  5 0-40~200KPa
  6 0-0.16~700KPa
  7 0-0.4~2.0MPa
  8 0-1.6~7.0MPa
    代号 功能
    E 非智能型(4~20mA)
    S 智能型(HART协议)
    J 智能开方型
  代号 结构材料
    法兰接头 排气/排液阀 隔离膜片 灌充液体
  22 316不锈钢 316不锈钢 316不锈钢 硅油
  23 316不锈钢 316不锈钢 哈氏合金C 硅油
  24 316不锈钢 316不锈钢 蒙乃尔 硅油
  25 316不锈钢 316不锈钢 硅油
  33 哈氏合金C 哈氏合金C 哈氏合金C 硅油
  35 哈氏合金C 哈氏合金C 硅油
  44 蒙乃尔 蒙乃尔 蒙乃尔 硅油
      代号 静压MPa
      B- 4
      C- 10
        代号 附加功能
        M1 0~100%线性指示表
        M2 LED数字显示器
        M3 LCD数字显示器
        B1 管装弯安装板
        B2 管装弯安装板
        B3 管装平安装板
        C0 1/2-14NPT锥管内螺纹接头
        C1 1/2-12NPT引压接头后部焊接引压管Ø14
        C2 丁字形螺纹接头M20X1.5
        d 隔爆型d ll BT4
        i 本安型  ia ll ct6
