  江苏精正自动化仪表有限公司 >> 产品展示 >> 液/物位仪表系列 >> 焊接式玻璃板液位计

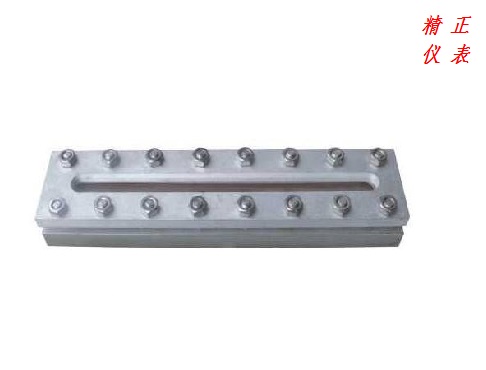

焊接式玻璃板液位计
关键字:焊接式玻璃板液位计,液位计,玻璃板液位计





概述:

       焊接式玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀内装有安全钢球,当玻璃板意外破损时,钢球能在容器内压力的作用下,自动关闭液流通道,以防止液体继续外流。

焊接式玻璃板液位计特点

       直读式、读数精确、可靠
       结构简单、维修方便
       使用安全、耐用


焊接式玻璃板液位计结构原理

       根据连通其原理,将容器内介质液位引至外部玻璃板液位计内,通过透明玻璃直接显示容器内液位实际高度。

       仪表阀杆密封填料采用柔性石墨压环,密封性能可靠。


焊接式玻璃板液位计主要技术参数

      测量范围(安装中心聚L):300、500、800、1100、1400、1700mm
      工作压力:2.5、4.0、6.3MPa、0.6MPa(用于R型)
      材质:碳钢、不锈钢
     工作温度:-20~+200℃
     钢球自动关闭压力:≥0.2MPa
     伴热蒸汽压力:≤0.6MPa
     蒸汽夹套接头:G1/2外螺纹


焊接式玻璃板液位计型号规格




焊接式玻璃板液位计外形尺寸




焊接式玻璃板液位计规定标记

名称
型号
规格
标准号
备注
液面计
A(B)T25-Ⅰ,
A(B)T25-Ⅱ,
A(B)T25-ⅠZ,
A(B)T25-ⅡZ,
L=500、800、1100、1400、1700、2000
HG5-1364-80
①突面法兰(A)按HGJ46-91
②凸面法兰(B)按HGJ47-91 DN20,PN2.5MPa
③工作压力:2.5MPa
液面计
BT64-Ⅰ,
BT64-Ⅱ,
BT64-ⅠZ,
BT64-ⅡZ,
L=500、800、1100、1400、1700
HG5-1365-80
①凸面法兰(B)按HGJ47-91 DN20,PN6.3MPa
②工作压力:6.3MPa
液面计
BR40-Ⅰ,
BR40-Ⅱ,
BR40-ⅠZ,
BR40-ⅡZ,
L=500、800、1100、1400、1700、2000
HG5-1366-80
①凸面法兰(B)按HGJ47-91 DN20,PN4.0MPa
②工作压力:4.0MPa
液面计
R6-Ⅲ
304
HG5-1367-80
工作压力:0.6MPa
液面计
R6-Ⅰ
R6-Ⅱ
304
HG5-1368-80

液面计
R-Ⅲ
304
HG5-1369-80
液面计
R-Ⅰ
R-Ⅱ
304
HG5-1370-80

标记示例

透光式玻璃板液面计
平面法兰,工作压力2.5MPa
材质:不锈钢,带伴热夹套
测量范围:800毫米
标志:AT25-ⅡZ/L=800mm HG5-1364-80

 订货须知

型号规格
测量范围
工作压力、温度
材质
特殊要求协商
是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件
