  江苏精正自动化仪表有限公司 >> 产品展示 >> 液/物位仪表系列 >> 超声波物位仪

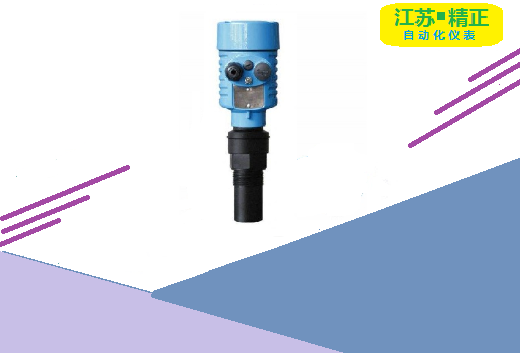

超声波物位仪
关键字:超声波物位仪,液位计







超声波物(液)位计的详细资料:



超声波物位计型号为:JZ-CWY,是一种智能型非接触式物(液)位测量仪表。产品具有自动功率调整,增益控制,温度补偿,采用先进的检测技术和计算技术,提高仪表的测量精度,对干扰回波有抑制功能,保证测量结果的真实。产品可广泛用于各种液体的液位和固体的物位的测量,也可用于距离的测量。

超声波物(液)位计工作原理:在微处理器的控制下,发射和接收超声波,并由超声波在空中的传播时间t来计算超声传感器与被测物之间的距离s,由于声波在空中传播的速度c是一定的,则根据:s=ct/2可计算出s,又因为超声传感器与容器的底部的距离H是一定的,则被测物的物(液)位h=H-s 。通过发射高能超声波,使其从被测物体表面反射回来。反射回来的信号经过改进的算法进行处理,从而增强了有效信号,更好地摒弃了无效的干扰信号。这些高能的声波使经过介质后确保了最少的信号损失。归功于这些高能声波,使声波损失较之传统的超声波仪器都要少。发射信号越强反射得到的信号也越强。接收器电路即使在噪声较强的环境下也能识别与监视低液位信号。测量信号经过温度补偿作用,保证了信号输出与显示具有极高的准确性。

超声波物位计产品特点:

两线制和三线制最大量程可达15m,四线制最大量程可达40m(料位测量可达25米)
最小分辨率1mm,LCD/LED大显示屏;
智能信号处理技术,全塑料防腐外壳(防护等级IP67);可选铸铝外壳;
配有高低位双继电器(四线制系列提供此功能);交流或直流供电可选;
简单的按键设定参数(无需等待容器排空或加满,无需附加的遥控器);
灵活的安装方式(螺纹或者法兰连接,固定孔或支架连接);
交流或直流供电形式可选。




名称 一体式超声波物位计
应用 普通水池、水箱、或储罐的液位测量、控制。
测量介质: 液位
量程: 1米(明渠专用)、2米、4米、6米
仪表盲区: 0.20~0.35(量程决定)
过程温度 -25oC~65oC
过程压力: ±0.05MP
温度补偿: 智能测温、自动补偿
信号输出: 4-20mA、HART、继电器、485(可选)
电气连接: 两线制、三线制、隔离四线制(可选)
过程连接: G2螺纹、法兰、支架 (可选)





·非接触测量,高性能、低成本、免维护
·智能信号处理技术适应各种工况条件
·两线制、三线制、隔离四线制多种选择
·24VDC、220VAC 供电可选
·过压、过流、雷电保护
·光电隔离4-20mA电流输出
·多种通讯接口:hart协议、485接口(可选)
·故障报警输出电流22mA
·大电流双继电器上下限报警输出
·LCD液晶或LED数码显示,外形美观精致
·防腐塑料进口外壳(IP67)、铸铝外壳,耐酸碱
·灵活的支架、法兰、螺纹安装(可选)
·低频声波能够测量粉末状料位、泡沫状液位
·双通道多点物位、物位差测量



超声波物位计介绍:

一体式超声波物位计:电子单元(参数设定、显示、信号输出)与超声波探头构成一体式结构,安装于容器上部,安装简便:
一体式接线形式的选择:
两线制:两线制超声波物位计其供电(仅DC24V)与信号输出(DC4-20mA)共用一个回路,仅使用两条线即可,是标准的变送器形式。
三线制:三线制超声波物位计实际上为四线制,其供电(仅DC24V)与信号输出(DC4-20mA)回路分离,各使用两条线,当它们负端共地相连时,通常使用三条线即可。其优势是发射功率较大。
四线制:供电(DC24V或AC220V)与信号输出(DC4-20mA)回路分离,各使用两条线,其优势是发射功率较大,同时提供高、低位继电器输出,增加了新功能。

分体式超声波物位计:电子单元(参数设定、显示、信号输出)与超声波探头分开,通过电缆相连接,超声波探头安装于容器上部,电子单元(即主机)可以灵活地选择安装位置,以便于观察、操作。

超声波物位计容器安装条件:
密闭容器
对于8m以下量程,容器上要有DN65以上的法兰口;
对于10m、12m量程,容器上要有DN80以上的法兰口,法兰下的接管长度小于15cm。
对于15m量程,容器上要有DN150以上的法兰口,法兰下的接管长度小于15cm。
对于20m、30m、40m量程,容器上要有DN200以上的法兰口,法兰下的接管长度小于20cm。
开口容器
对于8m以下量程,容器上要有直径65mm以上安装口;
对于10m、12m量程,容器上要有直径80mm以上安装口,安装口的厚度小于15cm。
对于15m量程,容器上要有直径150mm以上安装口,安装口的厚度小于15cm。
对于20m、30m、40m量程,容器上要有直径200mm以上安装口,安装口的厚度小于20cm。
开放式池子
要求有安装支架。寒冷地区的室外应用:开放式池子:应采用加高安装,防止超声波探头结霜、结冰。
容器:法兰室外安装,应采取保暖措施;无法保暖,应订购探头加长型的超声波物位计,使探头伸入容器内部。
