  江苏精正自动化仪表有限公司 >> 产品展示 >> 压力仪表系列 >> 电阻远传压力表

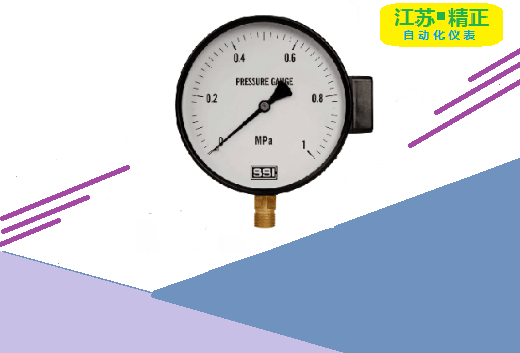

电阻远传压力表
关键字:电阻远传压力表,远传压力表,压力表



 电阻远传压力表适用于测量队钢及铜合金不起腐蚀作用的液体、气体和蒸汽等介质的压力。因为在仪表内部设置一滑线电阻式发送器,故可把测量值以电量值传至远距离测量点的二次仪表上,以实现集中检测和远距离控制。此外,本仪表并能就地指示压力,以便于现场工艺检查。





二、结构原理

本仪表有一个弹簧管压力和一个滑线电阻式发送器等组成。

仪表机械部分的作用原理与一般弹簧管压力表相同。用于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴产生偏离时,电阻传送器的转臂(电刷)也相应的得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一相应的读数值。同时,一次仪表也指示出相应的压力值。





三、主要技术指标



精度等级:1.6

发送器起始电阻值:3~20

发送器满度电阻值:340~400

发送器连接端①②外加电压不大于6V

使用环境条件:-4060℃,相对湿度不大于85%且震动和被测(控)介质的急剧脉动应对应仪表正常无明显影响。

    温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃。

重量:1.2Kg



   四、测量范围

标度范围MPa

00.1;        00.16;        00.25;        00.4;        00.6

01.0;        01.6;         02.5;         04.0;        06.0

010;         016;         02.5;         040;         060

           -0.10;        -0.10;        -0.10.15;      -0.10.3;

           -0.10.5;       -0.10.9;      -0.11.5;       -0.12.4;
