  江苏精正自动化仪表有限公司 >> 产品展示 >> 压力仪表系列 >> 电接点压力表

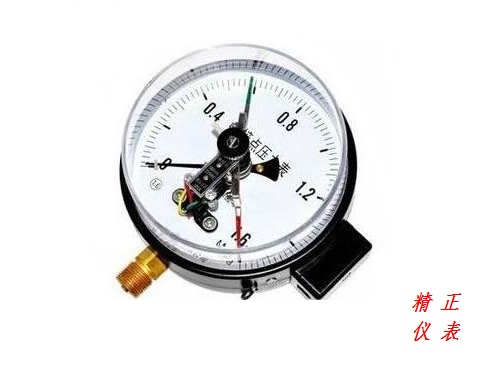

电接点压力表
关键字:电接点压力表,压力表



电接点压力表的详细资料:

         电接点压力表为能适应被测对象的各异和需求,本系列电接点压力表在原有普通型和专用型的基础上,又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。

 鉴于本系列电接点压力表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外,而且又具有测控并茂、安装简单、维护量小等优点,因此,电接点压力表是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。
电接点压力表主要技术指标及功能· 标度范围、精确度等级及接头螺纹尺寸

类 型
型 号
名称(含全称
或简称)
标度范围
MPa
精确度等级
接头螺纹
尺寸
指示
设定值
接通
断开
普通型
YXC-100
YXC-102
YXC-103
磁助电接点压力表
0~0.6至60及-0.1~0.06至2.4系列
1.5
1.5
4
M20×1.5
(*G3/8″)
(*G1/2″)
YXC-150
YXC-153
0~0.1至60及-0.1~0至2.4系列
专用型
YXC-150
磁助电接点氨压力表
0~0.16至60及-0.1~0.06至2.4系列
2.5
2.5
4
抗振型
YXC-100-Z
YXC-102-Z
YXC-103-Z
磁助电接点压力表
0~0.6至60及-0.1~0.5至2.4系列
1.5
1.5
5
耐蚀型
YXC100B-F
YXC-102B-F
YXC-103B-F
YXC-150B-F
YXC-152B-F
0~0. 6至60及-0.1~0.06至2.4系列
1.5
1.5
4
耐蚀抗振型
YXC-100B-FZ
YXC-102B-FZ
YXC-152B-FZ
YXC-153B-FZ
0~0. 6至60及-0.1~0.5至2.4系列
1.5
1.5
5
隔离式普通型
隔离式耐蚀型
YXC-103
YXC-103-F
隔离式磁助电接点压力表
0~0. 16至60及-0.1~0.06至2.4系列
1.5
1.5
4
M42×2
(*G1 1/4″)
隔离式抗振型
YXC-103-Z
0~0. 6至60及-0.1~0.5至2.4系列
1.5
1.5
5
隔离式耐蚀抗振型
YXC-103-FZ
注:1)标有“*"的型号暂限于特殊订货
        2)隔离式的软尾长度为1、2、3、4m(其中2m为优选长度)

      电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。仪表经与相应的电气器件配套使用,可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信(报警)的目的。
    仪表具有测量控制功能,可任意设定上、下限值,动作稳定可靠,在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

结构原理

    仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
    当被测压力作用于弹簧管时,其末端产生相应的弹性变形一位移,经传动机构放大后,由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头(上限或下限)相接触的瞬时,致使控制系统接通或断开电路,以达到自动控制和发信报警的目的。
    在电接点装置的电接触信号针上,装有可调节的永久磁钢,可以增加接点吸力,加快接触动作,从而使触点接触可靠,消除电弧,能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。
    接点装置电气参数及控制形式

触头功率 最高工作电压

最大工作电流

控制形式
30VA(阻性负载) 220VDC或380VAC 1A 上下限、双上限、双下限
型号表示



电气电路连接示意图

图中:JZ1、JZ2—继电器及触点
CJ—接触器及触点  RJ—热继电器
M—电机           YX—电接点压力表
L—下限接点(绿) H—上限接点(红)
B—公共接点(黄)

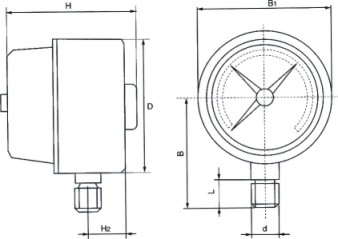

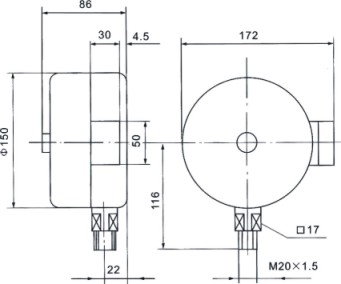

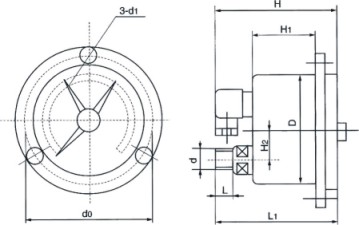

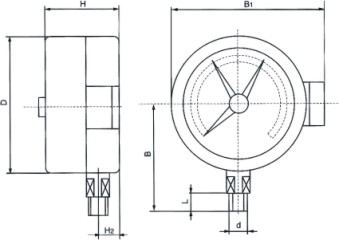

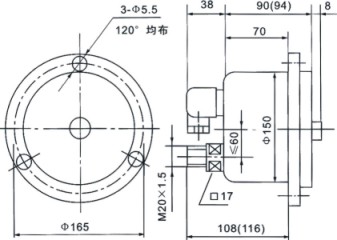

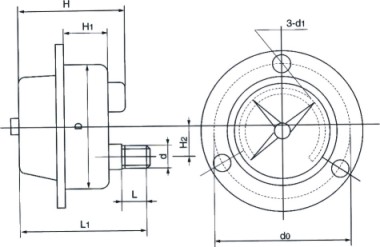

外形尺寸













型号 D H H1 H2 d0 d d1 B B1 L L1
YXC-60
φ60 46   13   M14×1.5   56 72 14
YXC-100
φ100 95   17   M20×1.5   87 121 20
YXC-100ZT
φ100 96 33 30 118 M20×1.5 5.5     20 115
YXC-150
φ150 78 40 17 165 M20×1.5 5.5 113 150 20
YXC-150ZT
φ150 78 40 30 165 M20×1.5 5.5 113 150 20 100
