外夹式超声波流量计
关键字:外夹式超声波流量计,超声波流量计,流量计





       外夹式超声波流量计利用了低电压、多脉冲发射接收原理,采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法;通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机(壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型)满足各种不同的工业现场。简单方便的传感器易于现场人员安装维护。
项目      性能/参数
测量主机    准确度      1.0  %
    重复性      0.2%
    流速范围:0-64m/s
    测量周期:500mS  (每秒2次,每个周期采集128组数据)
    测量原理:超声波时差原理,4字节IEEE754浮点运算
    显示接口:可连接2×10背光型汉字或者2×20字符型液晶显示器
    操       作: 外接16键轻触键盘以及PC计算机设参软件
    输       入: 3路4-20mA输入可选,准确度0.1%  ,可输入压力、液位、温度等信号,也可以作为数字接口使用
    两路三线制PT100铂电阻输入回路,可实现热量计量功能(焓差法)
    输出      电流信号  (可选模块):4-20mA,  阻抗600Ω浮空,准确度0.1%  。  频率信号  (可选模块):1-9999Hz之间任选,OCT输出。  脉冲信号:正、负、净流量及热量累计脉冲,双路OCT输出  (其中1   路脉冲宽度6~1000ms间可编程,默认200ms)  。  报警信号:双路OCT输出,可选近20种源信号。  数据接口:隔离RS485串行接口。
    通讯协议:MODBUS协议、MBUS协议、FUJI扩展协议,推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议
    其它功能:自动记忆前64日、前32个月、前2  年的累积流量和工作状态;自动记忆前16次上、断电时间和流量并可实现自动或手动补加;  可编程定量控制器(可使用外部输入信号或MODBUS指令启动);  1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备;  工作参数可固化到机内的FLASH存储器中,上电时自动调出;  用户能够通过E-mail传送来的代码文件实现软件升级  故障自诊断功能。  故障时间计时器。
    工作电流      50mA  (不连接键盘显示和蜂鸣器不响的条件下)
    备用电池      使用CR2032,在24VDC断电条件下保持10万小时数据不丢失
    环境温度      -10℃~70℃(大于此温度范围要求请与厂家联系)
    工作时间      连续
    电  源      24VDC    8~30VDC    24VDC
    尺寸(mm)      Φ84      116×62      92×36
传感器      外缚式      标准S1型,适用管径DN15~100mm标准M1型,适用管径DN50~1000mm标准L1型,适用管径DN300~6000mm高温S1H型,适用管径DN15~100mm高温M1H型,适用管径DN50~1000mm其它厂家的传感器
    插入式:测量管道材质不限(不停产安装)适用于管径DN80以上。
    管段式:π型管段式:适用于管径DN25-DN40,整机测量精度±0.5%标准管段式:适用于管径DN50~DN1000,整机测量精度±0.5%
    信号电缆:专用SEYV75-2屏蔽双绞线缆,出厂标配5米,特定场合单根可加长至500  米(不推荐)。
    防护等级:IP68(可浸水工作)
    可测管道管材:钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道,允许有衬里。
    衬材:环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。
    内径:15mm~6000mm(π型管段式内径可小至2毫米)
    直管段长度:上游≥10D,下游≥5D,距泵出口处≥30D。
    测量介质种类:水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
    浊 度:≤20000  ppm,污水测量效果好,绝大多数污水管道可稳定测量。
    温 度: -40℃~160℃
    流 向:可对正反向流量分别计量,并可计量净流量。

转换器

2
壁挂式转换器

盘装式转换器

一体式转换器
防爆型转换器

传感器


插入式传感器

管段式传感器

外夹式传感器



pci

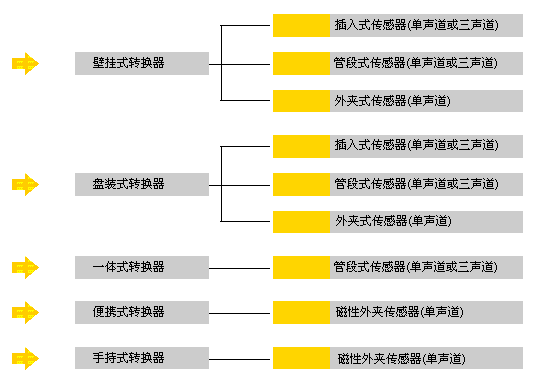

 转换器分为三种型式:壁挂式转换器 盘装式转换器 一体式转换器

 转换器外观结构

2



壁挂式转换器
重量:1.2kg

盘装式转换器
重量:0.8kg

一体式转换器

防爆型转换器
重量:4kg



 转换器外形尺寸和安装方法

2
壁挂式转换器


盘装式转换器

一体式转换器


防爆型转换器

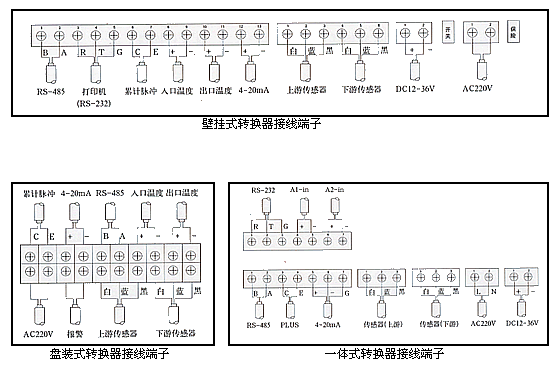

 转换器接线端子


 传感器分为三种型式:插入式传感器 管段式传感器 外夹式传感器

 传感器外观结构



插入式传感器
重量:0.7kg/支

单声道管段式传感器
重量:见数据表

三声道管段式传感器
重量:见数据表

外夹式传感器
重量:0.2kg/支

 传感器的外形尺寸和安装方式


插入式传感器外形尺寸和安装方式

外夹式传感器外形尺寸和安装方式

适用管径DN80-2000mm

适用管径DN20-65mm


管段式传感器外形尺寸和安装方式
管段式传感器数据表
内径(mm)

重量(kg)

安装长度L(mm)

法兰尺寸(mm)

D
D0
N x A
单声道
20
7.8
280
110
79.5
4 x 16
25
8.2
280
110
79.5
4 x 16
32
9.5
280
120
89.0
4 x 16
40
10.1
280
120
89.0
4 x 16
50
12.2
280
150
120.5
4 x 20
65
14.5
280
180
139.5
4 x 20
80
17.5
280
190
152.5
4 x 20
100
19.2
280
230
190.5
4 x 20

单声道

三声道

125
19.6
290
255
216
8 x 22
150
25.1
310
280
251.5
8 x 22
200
40.8
340
345
298.5
8 x 22
250
61.0
370
405
362.0
12 x 26
300
89.2
410
485
432.0
12 x 26
350
97.2
440
535
476.0
12 x 30
400
102.3
480
600
540.0
16 x 30
450
113.5
510
635
578.0
16 x 33
500
147.8
550
700
635.0
20 x 33
600
211.5
620
815
749.5
20 x 36
700
331
690
915
850
24 x 36
800
489
750
1046
970
24 x 40
1000
810
890
1288
1200
28 x 44
1200
1280
1030
1522
1434
32 x 44
1400
1805
1160
1778
1670
32 x 48
1600
2301
1290
1982
1874
36 x 48
1800
3205
1430
2236
2114
36 x 52
2000
4089
1560
2446
2324
40 x 52



  ①满足直管段长度要求(直管段长度,是指测量点距阻力件的距离)。直管段要求一般为前10倍管径,后5倍管径。当流速低于3m/s时,直管段要求可为前5倍管径,后3倍管径。
   ②直管段部分表面平滑、较新、圆度较好。

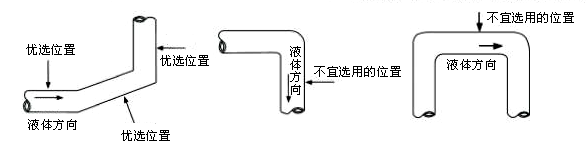

   ③首选液体向上(或斜向上)流动的竖直管路,其次是水平管路,尽量避开液体向下(或斜向下)流动的管路,防止液体不满管。测量点不要选在管路走向的最高点,防止管路内因有气泡聚集而造成测量不正常。

  ④水平管路测量点应选在自水平线±45°范围以内,避开管路顶部气泡。

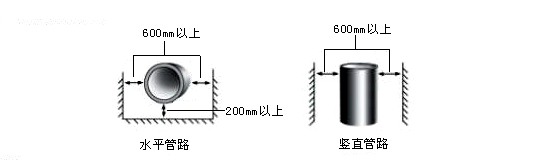

  ⑤安装空间要满足下图所示要求

  ⑥电缆的敷设

 传感器与转换器之间连接电缆的敷设要安全、可靠。
  地下敷设时,电缆必须穿金属管,防止电缆被轧断或老鼠咬断。
  电缆外径7毫米,每对传感器2根电缆,金属管内径要大于25毫米。
  架空敷设线杆跨距超过20米时,必须做加强线,防止风力过大时将电缆扯断。
  与其它电缆敷设同一电缆沟时,需穿金属管,以提高抗干扰性能。




插入式超声流量计
管段式超声流量计
外夹式超声流量计
管径范围(mm)

DN80~4000

DN20~2000
DN20~4000

流速范围(%)

0.01~12
准确度(%)
单声道
三声道
单声道
三声道
1.5
1.0
0.5
1.0(校正0.5)
0.5
测量液体
水、河水、海水、石油、化学液体等均质液体
管道材质
金属(如碳钢、铸铁、不锈钢、铝等)非金属材料(如PVC,有机玻璃等)
管衬材质

玻璃钢、砂浆、橡胶等

信号输出
1.4-20mA:阻抗小于800Ω,光电隔离,准确度0.1%。
2.累计脉冲输出:光电隔离,无源开路输出,传输距离小于500m。
3.RS-485:光电隔离,波特率可选择,传输距离大于1.6km。
4.打印机:RS-232串口模式。打印机为选配件。
键盘
4 x 4 汉字键盘或 1 x 4 英文键盘
显示器
2 x 10 汉字显示或 2 x 16英文显示
测量功能
显示瞬时流量、瞬时流速、正累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、供回水温度。
数据存贮
可储存前720小时,前365天,前36个月和前十年的测量数据,包括瞬时流量、累计流量、断电时间等。
环境温度
转换器:-10~45 ℃(特定环境请说明)
传感器:-30~+60 ℃(常温型)
     -30~+160 ℃(高温型)
传感器材质
不锈钢和陶瓷
不锈钢和普通碳钢
常温型为尼龙
高温型为合金铝
传感器承压能力
管内部分压力小于2.5MPa
DN20~700mm小于2MPa
DN800~2000mm小于1MPa
与管内压力无关建议不浸水工作
传感器防护等级
IP68
转换器防护等级
壁挂式转换器:IP65 盘装式转换器:IP52 一体式转换器:IP67
防爆等级

[Exib]IIBT6

传感器电缆长度
小于400m
小于400m
小于300m
传感器电缆型号
SEYV-75-2(直径7mm)
工作电源
AC220V ± 10% ,DC12~36V , 功率0.5W
转换器外形尺寸

壁挂式:213 x 185 x 107mm 盘装式:16 x 80 x 250mm
一体式:185 x 140 x 100mm

传感器外形尺寸

220x?20(杆部)x?50(连接部)mm
见管段传感器数据表
60x40x35mm
转换器重量

壁挂式:1.2kg 盘装式:0.8kg 一体式:1.4kg



传感器重量

0.7kg/支



见管段传感器数据表
0.2kg/支
热量测量功能

测量供热、热损耗、入口温度、出口温度。






技术选型以前,请仔细阅读“技术参数”一节。

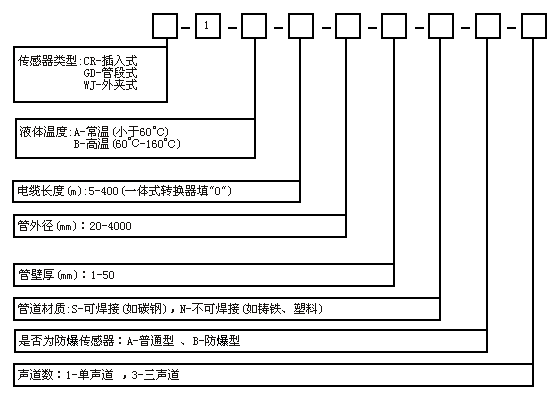

传感器选型编码

例如:选型外夹式单声道传感器,液体常温,电缆长度15m,管外径325mm,壁厚10mm,管道材 质为钢,非防爆。选型编码为:WJ-1-A-15-325-10-S-A-1
