智能型金属管转子流量计
关键字:智能型金属管转子流量计,金属管转子流量计,转子流量计





       智能型金属管转子流量计采用独立概念设计的测量管指示器,可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统,低压力损失设计.智能型金属管转子流量计磁性耦合结构确保数据传输、信号更加稳定。保温或伴热夹套,垂直、水平、各种安装方式更适合不同使用场合。智能型金属管转子流量计适用于小口径和低流速介质流量测量,对于直管段要求不高。
较宽的流量比10:1
双行大液晶显示,可选现场瞬时/累计流量显示,可带背光
全金属结构,适于高温、高压和强腐蚀性介质
可用于易燃、易爆危险场合
选二线制、电池、交流供电方式
带有数据恢复,数据备份及掉电保护功能

耐腐型通径
DN(mm)
普通型通径
DN(mm)
流 量 范 围
最大压力损失
空气m3/h 20℃
0.101325 MPa
水L/h 20℃
空气(kPa)
水(kPa)
15
15
0.07~0.7
2.5~25
7.1
6.5
0.11~1.1
4.0~40
7.2
6.5
0.18~1.8
6.0~60
7.3
6.6
0.28~2.8
10~100
7.5
6.6
0.40~4.0
16~160
8.0
6.8
0.70~7.0
25~250
10.8
7.2
1.00~10
40~400
10
8.6
25
1.60~16
60~600
14
11.1
25
3.00~30
100~1000
7.7
7
4.50~45
160~1600
8.8
8
7.00~70
250~2500
12
10.8
50
11~110
400~4000
19
15.8
50
18~180
600~6000
8.6
8.1
25~250
1000~10000
10.4
11
80
40~400
1600~16000
15.6
17
80
75~750
2500~25000

8.1
100
100~1000
4000~40000

9.5
100
150~1500
6000~60000

10
150
125

8000~80000




100000~1000000



150

15000~150000





转换器形式

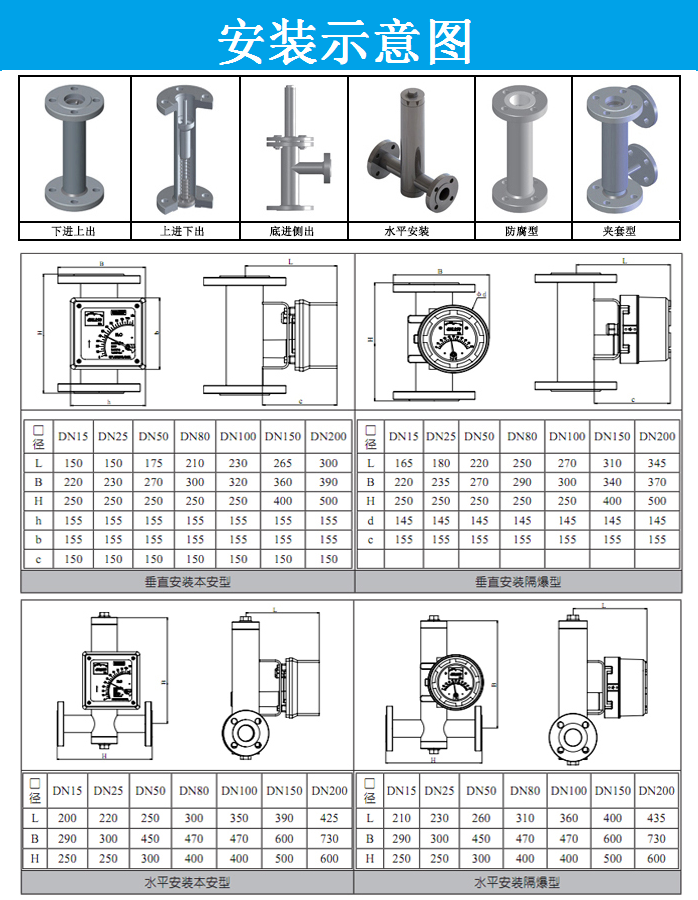

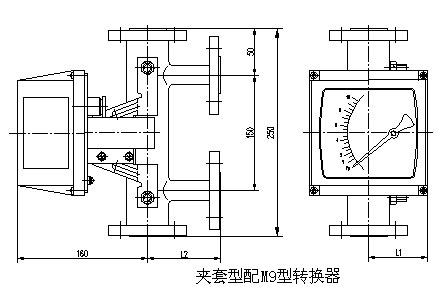

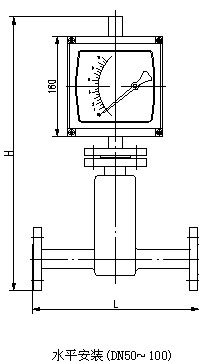

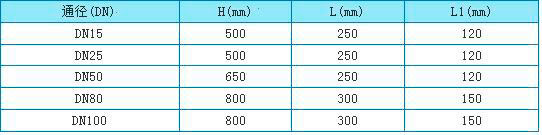

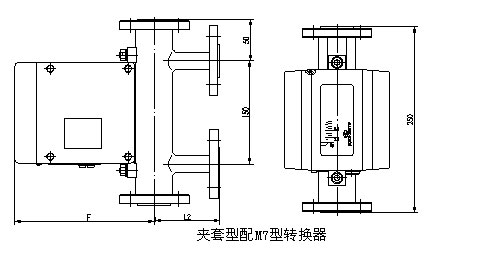

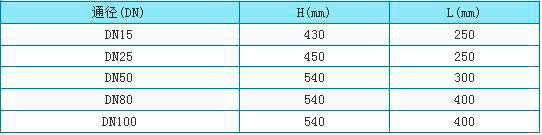

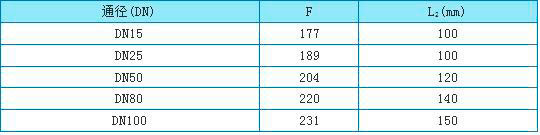

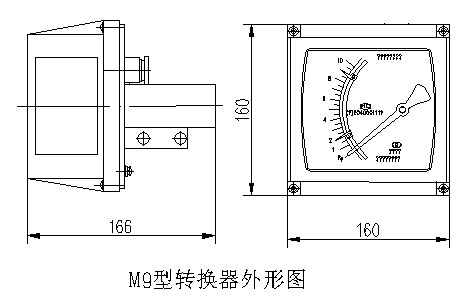

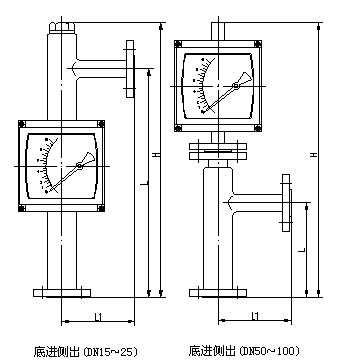

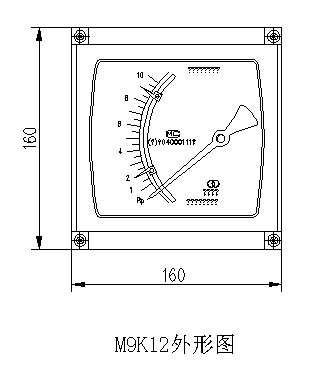

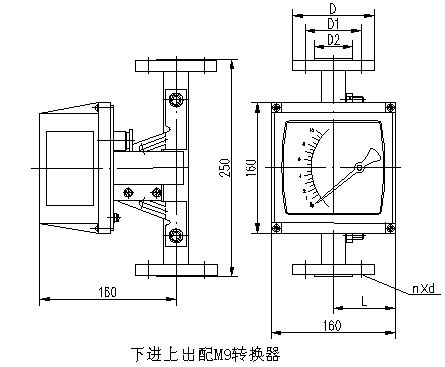

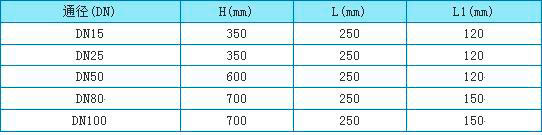

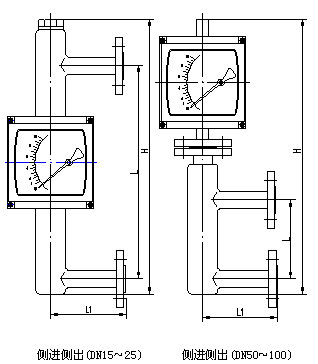

外形及安装尺寸































夹套连接法兰标准为:GB/T9119 PN1.6 DN15
安装形式

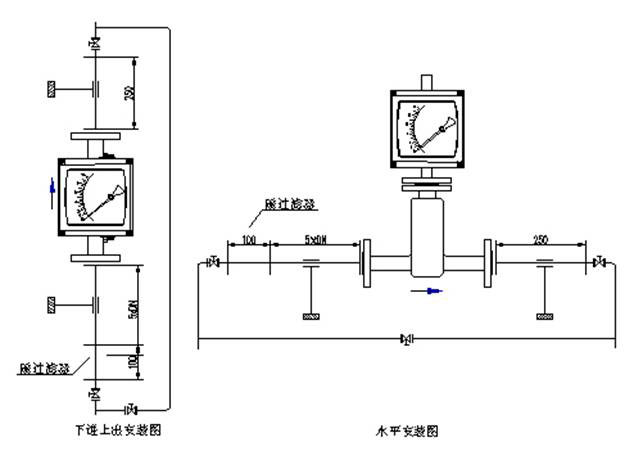

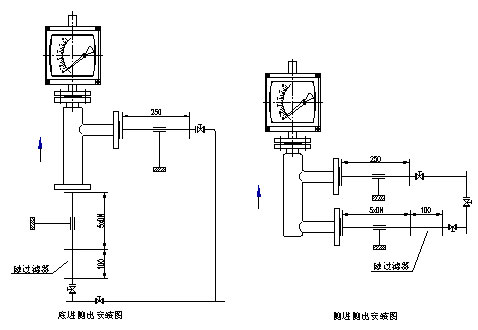

        流量计垂直安装,流量计中心线与铅垂线的夹角不超过5°,在流量计的上游须保证五倍公称通径的入口直管段,下游保证250mm出口直管段。如果介质中含有固体杂质,应在流量计上游加装过滤器;如果介质中含有铁磁性物质,应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产,建议安装旁通管路。为了避免由于管道引起的流量计变形,安装法兰必须与仪表同轴并且相互平行,并适当地支撑管道以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游。用于测量气体时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作。




附件
        可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒,就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒,以最大限度地减小压力损失,每个磁棒均由PTFE聚四氟乙稀包裹,防止介质的腐蚀。

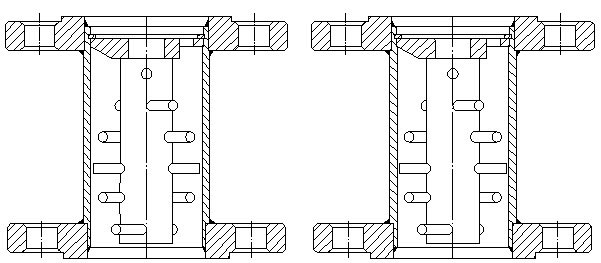

    磁过滤器的结构见图:


               磁过滤器结构                                                                     衬PTFE磁过滤器结构

限位开关报警装置
           限位开关报警装置在指示器中的部分由感应头、铝片等组成,感应头被安装在能被指针轴上的铝片切割的位置,通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。
    技术参数
    1.供电电源:24V AC±10%
    2.功耗:≤3W
    3.工作温度:-25℃~60℃
    4.输出触点容量:24VAC 3A

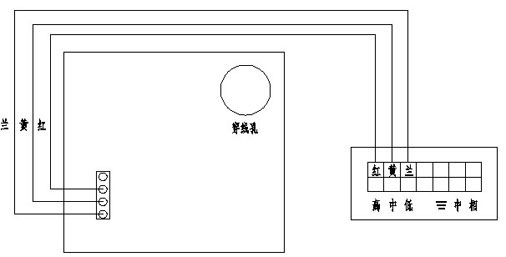

      接线图






           报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,最后装好前盖。
设计选用及订货须知
     1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
     2.被测流体无腐蚀性选用普通型,有腐蚀性选用耐腐型。
     3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正,制作特殊的流量标尺。
     4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计,请来公司或来函与销售部联系。



智能型金属管浮子流量计测量部分特点:


    1、坚固的全金属结构设计型浮子流量计
    2、采用独立概念设计的测量管指示器
    3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
    4、低压力损失设计
    5、短行程、小型结构设计、仪表总高度250
    6、磁性耦合结构确保数据传输、信号更加稳定
    7、保温或伴热夹套
    8、垂直、水平、各种安装方式更适合不同使用场合
    9、适用于小口径和低流速介质流量测量
   10、工作可靠,维护量小,寿命长
   11、对于直管段要求不高
   12、较宽的流量比10:1
   13、双行大液晶显示,可选现场瞬时/累计流量显示,可带背光
   14、单轴灵敏指示
    15、非接触磁耦合传动
 16、全金属结构,适于高温、高压和强腐蚀性介质
 17、可用于易燃、易爆危险场合
 18、选二线制、电池、交流供电方式
 19、多参数标定功能
 20、带有数据恢复,数据备份及掉电保护功能

智能型金属管浮子流量计主要技术参数:

        ◇测量范围:水(20℃)1-200000 l/h
                             空气(20℃,0.1013MPa)0.03-4000m3/h;参见流量表,特殊流量可订制
      ◇量 程 比:标准型10:1
   ◇精 度:标准型1.0级;特殊型0.5级
   ◇压力等级:标准型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa
                             特殊型:DN15-DN50 25MPa DN80-DN200 16MPa
                 夹套的压力等级为1.6MPa;特殊型在选型和订货前应与工厂协商
  ◇压力损失:7kPa-70kPa
    ◇介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃
                            高温型:最高可达300℃
  ◇介质粘度:DN15:η<5mPa.s(F15.1-F15.3)/η<30mPa.s(F15.4-F15.8)
                            DN25:η<250mPFa.s
                            DN50-DN150:η<300mPa.s
    ◇环境温度:指针型-40℃-+120℃
     ◇连接形式:标准型:DIN2501标准法兰
                            特殊型:由用户指定的任意标准法兰或螺纹
 ◇电缆接口:M20*1.5
 ◇供电电源:标准型:24VDC二线制4-20mA(10.8VDC-36VDC)
 ◇报警输出:上限或下限瞬时流量报警,集电极开路输出(最大100mA@30VDC内部阻抗100欧)
                             继电器输出(触点容量1A@30VDC或0.25A@250VAC或0.5A@125VAC)
 ◇脉冲输出:累积脉冲输出,最小间隔50毫秒
 ◇液晶显示:瞬时流量显示数值范围:0-50000
                           累计流量显示数值范围:0-99999999(可带小数点)
 ◇防护等级:IP65
 ◇防爆标志:本安型iaⅡCT5;隔爆型dⅡBT6
