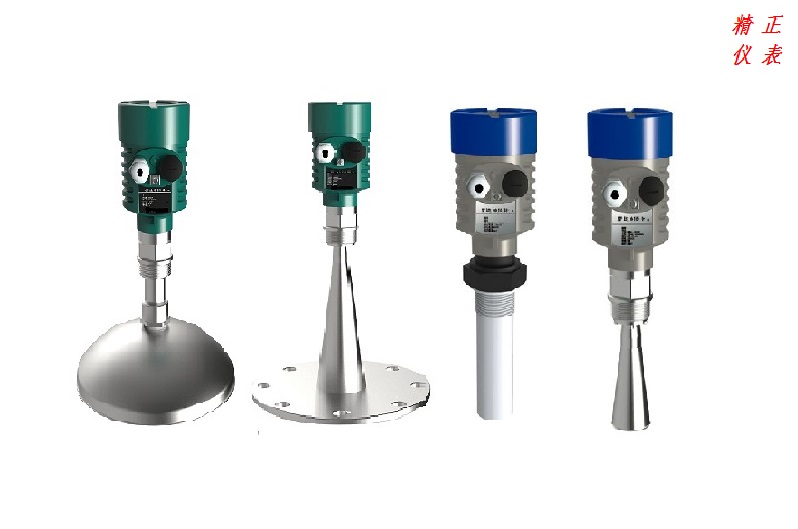

JZ-RD70系列高频雷达物位计产品概述：

        RD70系列雷达式物位测量仪表，输出4~20mA模拟信号，测量最大距离可大70米。天线被进一步优化处理，新型的快速的微处理器可以进行

更高速率的信号分析处理，使得仪表可以用于：发应釜或固体料位仓非常复杂的测量条件。

产品原理：

        雷达物位计通过天线发射极窄且能量很低的微波脉冲信号，这个脉冲信号以光速在空间传输，遇到被测介质发生发射，发射信号被仪表接收，

发射脉冲信号与接收脉冲信号的时间间隔与基准面到被测介质表面的距离成正比，通过测量发射与接收的时间间隔，来实现天线至介质表面距离

的测量。

时间1：产生初始脉冲  时间2：沿喇叭天线向下行进，速度C（光速）  时间3：脉冲遇到介质表面发生发射  时间4：发射脉冲被接收，并被处理器

记录 脉冲信号从被发射到接收之间的时差T，与基准面到介质表面的距离D成正比：D=CXT/2     测量的基准面是：螺纹底面或法兰的密封面

A：量程 B：低位  C：满位  D：盲区    运行时，保证最高料位不能进入测量盲区D

产品特点：

       1、采用高达26GHz的发射频率  2、高频率与信噪比，是低介电常数介质的最佳选择  3、波束角小，能量集中，具有更强干扰能力，大大提高

            了测量精度与可靠性  4、测量盲区更小，对于小罐测量也会取得优异的效果  5、波长更短，对于小颗粒介质与倾斜的介质表面的物位测量效

            果更好  6、测量灵敏、刷新速度快、天线尺寸小、安装简单、牢固耐用、免维护  7、非接触式测量，无磨损，无污染，可测量液体，固体介

            质的液位  8、几乎不受温度、压力、水蒸气、泡沫、粉尘等复杂工况的影响  9、采用两线制回路供电的技术，供电电压和输出信号通过一根

           两芯电缆传输，节省成本  10、采用先进微处理器和独特回波处理技术，可适用于各种复杂工况  11、发射频率极低，可安装于各种金属、非

           金属容器内，对人体环境均无伤害  12、带有按键的显示屏可方便设置仪表的参数

产品应用：

       化工与石化、电力、钢铁及冶金、矿产、造纸及纸浆、水及污水、食品与饮料、制药等

应用工况：

        中间料仓、储仓、料斗、储罐、过程罐、搅拌罐、其它

产品选型：
