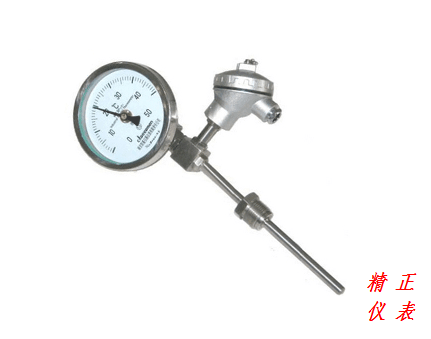

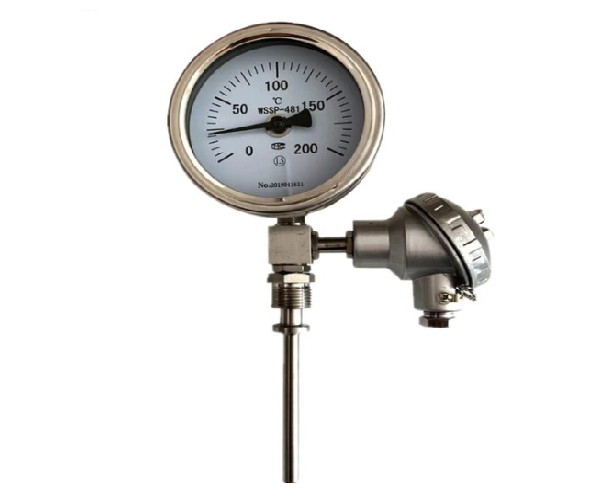

带热电偶双金属温度计
关键字:带热电偶双金属温度计,双金属温度计





应用
    带热电阻(热电偶)双金属温度计既满足现场测温需求,亦满足远距离传输需求,远传双金属温度计可以直接测量各种生产过程中的-40~+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。
性能:
1、具有测温探头小,灵敏度高、线性刻度、寿命长等特点。
2、具有远传输出电阻信号(PT100)/热电偶或者4~20mA信号,抗震性,耐腐蚀性及大功率开关信号等多种功能。
3、结构形式与国际同类产品相同,可替代进口。
技术参数:
1、测温范围 -40~600℃
2、环境温度 -10~55℃
3、相对湿度 ≤95%
4、精度等级 (表盘精度):Ф60 2.5级 Ф100、Ф150 1.5级
输出精度:PT100 A级 热电偶 II级
5、时间常数 ≤60S
6、探头耐压 ≤6Mpa (根据工作压力选择)
7、探头直径≥φ8   可动外螺纹:M27*2或者用户要求
8、热电阻PT100 热电偶K、E或4-20mA电流输出
9、防护等级:IP55
产品选型
WSS



双金属温度计

表盘功能





空为正常的双金属温度计



N



表盘耐震



X



表盘带电接点(仅限于Ф100)

信号输出

P



PT100 三线制输出



E



E分度号 两线制输出



K



K分度号 两线制输出



B



4~20mA信号输出

表盘公称直径

-3



Φ60



-4



Φ100(常用)



-5



Φ150

表盘形式

0



轴向(直型)

1



径向(角型)

8



万向(可调角型)

安装固定形式

0



无固定装置

1



可动外螺纹

2



可动内螺纹

3



固定螺纹

4



固定法兰

5



卡套螺纹

6



卡套法兰

接线盒形式





空白为防水接线盒

B



隔爆接线盒

选型须知
a 型号
b 热电偶/热电阻分度号
c 热电偶/热电阻精度等级
d 双金属温度计精度等级
e 测温范围
f 安装固定形式
g 保护管材质
h 插入长度
例A:热电偶双金属温度计,轴向型,E型 I级 测温范围0-400℃。活动螺纹M27x2,保护管316插入长度300mm.即为:WSSE-401 0-400℃ l=300mm I级 保护管316
