  江苏精正自动化仪表有限公司 >> 产品展示 >> 数显仪表系列 >> 智能配电器

智能配电器
关键字:JZ-C型智能配电器,配电器,智能配电器





       JZ-C型智能配电器采用智能控制芯片技术,完全实现数字式测量及变送。使产品精度高、线性化好、长期稳定性强。该智能配电器 可为传感器等需要供电的一次仪表提供DC24V电源,并可接收一路或二路一次仪表输出的各种线性信号,在经过仪表处理后,变送输出相互隔离的单路、双路最高三路的电压或电流信号。输入、输出、电源之间提供电气隔离。智能配电器适用于各种工业场合的DCS、PLC控制系统等需要。

技术指标
1、精    度:±0.2%×FS
2、温度漂移:≤0.0015% FS/℃
3、工作温度:工业级标准 –10~+60℃
4、输入阻抗:电流时:≤250Ω;电压时:500KΩ
5、电流输出:可以带负载4~20mA输出时≤500Ω;0~10mA输出时≤1KΩ。
6、电压输出:内部阻抗250Ω±5‰
7、输出保护:输出短路限制
8、绝缘强度:输入/输出/电源/通讯/双路间绝缘强度:1500V.AC/分钟
9、绝缘电阻:电源、输入、输出之间≥100MΩ(500VDC)
10、储运环境温度:-40~+80℃
11、相对湿度:≤85%(40℃时)
12、通讯接口: RS485
13、配电电压:DC24V
14、供电电源:交流: AC85V~260V     直流: DC18V~36V(具有反接保护)
15、电源功率:0.7~1.2W
16、外形尺寸:宽×高×深:22.5×100×115mm
17、净    重:130g±10g

选型型谱:
型             谱
说       明
JZ-C






智能配电器
输入回路
1

单路输入
2
双路输入(输入信号相同)
输入信号
1

4~20 mA
2
0~10 mA
3
0~5 V
4
1~5 V
5
0~10 V
第一路输出
1

4~20 mA
2
0~10 mA
3
0~20 mA
4
1~5 V
5
0~10 V
第二路输出
0

无第二路
1
4~20 mA
2
0~10 mA
3
0~20 mA
4
1~5 V
5
0~10 V
第三路输出
0

无第三路
1
4~20 mA
2
0~10 mA
3
0~20 mA
4
1~5 V
5
0~10 V
供电方式
A
交流220 V
D
直流24V

说明:仪表最高支持两路输入,每路输入对应最高三路输出

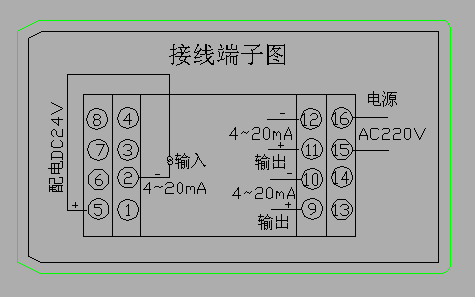

接线图:


外形尺寸及安装:
1、外型尺寸
      宽×高×深:22.5×100×115mm
2、安装方法
     采用35mm导轨式尽量垂直安装并预留通风的空间。
     安装位置不得有强烈震动,以及来自信号端子、电源端及空间的超过EMC标准的电磁冲击,使用环境中不得有对金属、塑料起腐蚀作用的有毒有害物质。要保持工作环境的干燥,通风状态保证仪表正常散热
