多路巡回显示控制仪
关键字：多路巡回显示调节仪 |
.png)

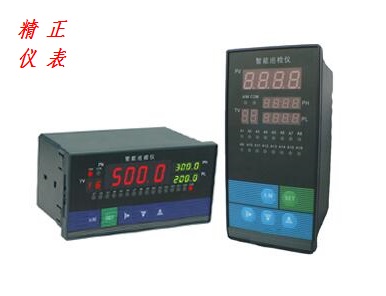

精正自动化 JZ-XMDA多路巡回显示控制仪
所属分类：显示仪表 服务热线：0517-86884918 18915125885
适用场合：温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制
产品概述：
JZ-XMDA多路巡回显示控制仪与各类传感器、变送器配合使用，可同时对8路货16路温度、压力、液位、流量、重量等工业过程参数进行巡回检测、报警控制、变送输出、数据采集及通讯。
一、多路巡回显示控制仪功能特点：
1.万能输入功能；
2.自动校准和人工校准功能；
3.多重保护、隔离设计、抗干扰能力强、可靠性高；
4.良好的软件平台，具备二次开发能力，以满足特殊的功能；
5.先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便；
6.自动巡检、手动定检可自由切换；
7.巡检通道切换时间及通道有效数可设定。
二、多路巡回显示控制仪主要技术指标：
1.基本误差： 0.2％FS±1个字；
2.分 辨 力：1/20000、14位A/D转换器；
3.显示方式：双排四位LED数码管，上排显示测量值，下排显示通道号；
4.采样周期：0.5S；
5.报警输出：
⑴1～16通道统一上下限报警，继电器输出触点容量 AC220V/3A；
⑵1～8通道分别独立报警，继电器输出触点容量 AC220V/1A；
6.变送输出：通过开关量输入可选择相应通道带 4～20mA、0～10mA、1～5V、0～5V 隔离输出精度：±0.3％FS；
7.通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem；
8.波特率--300～9600bps内部自由设定；
9.电 源：开关电源 85～265VAC 功耗4W以下。
三、、多路巡回显示控制仪选型表：
| JZ |
企标 |
| XMDA |
多路巡回显示控制仪 |
| 9 |
设计程序（9000系列） |
| 代 码 |
显示方式 |
1
2
3
4
5 |
测量十巡检通路
测量巡检通路十报警点（灯报警）
测量十巡检通路十报警点（数码管）
四屏显示
单屏十四光柱 |
| 代 码 |
输入方式 |
1
2
3
4
5 |
同为热电偶信号（E、K、B、J、T、N、R等）
同为热电阻信号（Pt100、Cu50、Cu100、BA1、BA2、G等）
同为电流信号（4~20mA、0~10mA）
同为电压信号（0~5V、1~5V、0~20mV、0~75mV、0~200mV）
同为远传压力电阻及线性电阻值（0～400Ω） |
| 代 码 |
控制输出及调节方式 |
1
2
3
4
5
6
7
8
9 |
只巡检各通路测量值，无控制
各巡检通路统一设置上限、下限报警值
各巡检通路独立设置上限、下限报警值
各巡检通路统一上限、下限报警值，分别由各通路报警灯或数码管显示
各通路独立设置上限、下限报警值，分别由各通路报警灯或数码管显示
1～4路独立使用SP1、SP2、SP3、SP4四个设定值，5～16路仅作指示
即时值或平均值的上限或下限报警（SP3和SP4）
SP3的设定值监视所有巡检点的上限和下限报警(闪光报警功能)
各路可分别指定SP1、SP2、SP3、SP4四个设定值 |
| 代 码 |
输入巡检通道数 |
1
2
3
4
5
6 |
4路巡检
8路巡检
12路巡检
16路巡检
20路巡检（保留）
24路巡检（保留） |
| 代 码 |
外形尺寸 |
H
V
F |
横式160×80mm （开孔152×76mm）
竖式80×160mm （开孔76×152mm）
方式96×96 mm （开孔92×92mm） |
| 代 码 |
变送输出 |
A
B
C
D
E
F |
无变送输出
变送输出0～10mA
变送输出4～20mA
变送输出0～5V
变送输出1～5V
特殊信号送输出 |
| 代 码 |
变送输出值选择 |
1
2
3
4 |
即时值
最大值
最小值
平均值 |
| 代 码 |
24V直流输出 |
无
P |
缺省为无24V直流电源输出
带24V直流电源输出（可做二线制变送器电源） |
| 代 码 |
通讯接口 |
无
T1
T2
T3 |
缺省为不带通讯接口
带RS485 MODBUS-RTu
带RS485 JCBUS
带RS232通讯接口 |
| 代 码 |
供电电源 |
K
W |
220V AC
24V DC |
|
| |
