  江苏精正自动化仪表有限公司 >> 产品展示 >> 数显仪表系列 >> 智能四路显示调节仪

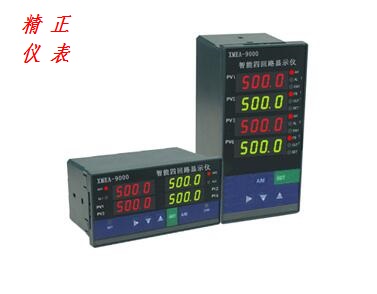

智能四路显示调节仪
关键字:智能四路显示调节仪



JZ-XMEA-9000智能四路显示调节仪与各类传感器、变送器配合使用,可同时对四路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。

一、智能四路显示调节仪的功能:

1、输入信号种类:热电偶、热电阻、线性电流、线性电压。

2、四屏显示或单屏加四路光柱显示。

3、可定义每一路的零点值、满度值及小数点位数。

4、自由选择4个继电器的组合分配,也可实现声光报警输出。四个设定值可独立设置参数及滞后区间,报警控制方式自由选择。

5、可实现13路同时分别变送输出(010mA420mA05V15V)

6、可提供多主机,单主机,无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准,高可靠性循环,条码校验。

二、智能四路显示调节仪的面板显示:

1.四屏显示:PV1屏显示第一路输入信号的测量值。

PV2屏显示第二路输入信号的测量值。

PV3屏显示第三路输入信号的测量值。

PV4屏显示第四路输入信号的测量值。

2. 单屏四光柱显示:单 屏:显示屏可任意显示其中一路输入信号的测量值,按▲键切换。

光柱1:以百分比形式显示第一路输入的测量信号。

光柱2:以百分比形式显示第二路输入的测量信号。

光柱3:以百分比形式显示第三路输入的测量信号。

光柱4:以百分比形式显示第四路输入的测量信号。

三、智能四路显示调节仪选型表:





JZ-XMEA





智能四回路显示调节仪

设计程序

9



9000系列仪表

显示方式

1

2



四屏显示

单屏四光柱显示

输入方式

1

2

3

4

5



热电偶信号(EKSBJTNR等)

热电阻信号(Pt100Cu50Cu100BA1BA2G等)

直流电流信号(010mA420mA

直流电压信号(05V15V020mV075Mv0200mV

配远传压力电阻值及线性电阻值(0400Ω)

控制输出

及调节方式

(开关量)

1

2

3

4

5

6

7

8



只显示四路测量值,无控制

四路统一设置上限、下限报警值(公用两个继电器)

四路独立设置上限、下限报警值(公用两个继电器)

四路独立设置上限、下限报警值(各独用1个继电器)

第一和第二路独立设置上限、下限报警值(各独用2个继电器)

第一路有3个报警输出,第二路有1个报警输出

第一路有4个报警输出

SP3用于监控其它报警点,并有声光报警功能

外形尺寸

H

V



横式160×80×80mm 开孔:152×76

竖式80×160×125mm 开孔:76×152

变送输出

A

B

C

D

E

F



主输入或副输入可独立变送输出

(主输入±副输入)×(Lup-Ldo

(主输入±副输入)×(Lup-Ldo+显示位移+PFS

主输入与副输入的运算值输出

主输入与副输入均独立变送输出

特殊要求变送输出

24V输出

P



缺省为无24V直流电源输出

24V直流电源输出(可做二线制变送器电源)

通讯接口

T



缺省为不带通讯接口

RS232RS485通讯接口

供电方式

K

W



缺省为220V.AV

开关电源85260V.AC

开关电源1836V.DC1836V.AC
