  江苏精正自动化仪表有限公司 >> 产品展示 >> 校验仪表系列 >> 全自动压力校验装置

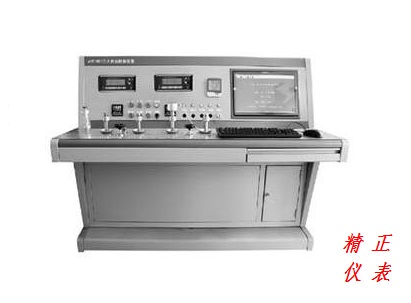

全自动压力校验装置
关键字:全自动压力校验装置是,温度校验装置,校验仪,校验装置



 JZ-YZJ-T全自动压力校验装置是我公司综合国内外压力校验设备的优点,最新开发的全量程自动压力校验系统。本系统装置由电动气压(真空)压力自动发生、调节系统、电动液压压力发生自动调节系统。标准压力信号输出,变送器电流测量,压力表自动读数摄像采集数据处理系统,压力表变送器数据报表自动处理及显示系统。它充分发挥了工矿机的软、硬件资源。全自动压力校验装置的整个系统由计算机控制自动造压、自动数据采集处理、存储和文档合理以及自动生成检定证书,是现代压力计量的理想设备。

一、全自动压力校验装置执行规程:

·JJG491999 弹簧管式精密压力表和真空表检定规程

·JJG501999 弹簧管式一般压力表、压力真空表和真空表检定规程

·JJG88294 压力变送器检定规程

·JJG54497 压力控制器检定规程

·JJG87594 数字压力计检定规程

·JJG9712002 液位计检定规程

二、全自动压力校验装置性能指标:

1.电动气压源:电动造压范围为:-951000KPa,压力连续可调。

2.电动液压源:电动造压,介质为变压器油,造压范围为060MPa,压力连续可调。

3.气压测量单元:

(1)压力测量:-951000KPa 精度0.05%F.S(选配原装进口校验仪精度可达0.025)

(2)电流测量:025mA 精度0.02%F.S

(3)计算机显示器与压力校验仪显示测试数据,可同时显示压力值以及被校变送器的电流值。

4.液压压力测量单元:

压力测量:060MPa 精度0.05%F.S其余指标同气压测量部分。(选配原装进口校验仪精度可达0.025)

5.压力表自动读数精度:对常规压力表,每个压力点识别精度可以达到刻度线分度值的1/20,但对压力表刻度线超过200条时识别精度不大于刻度线分度值1/10,而人眼读数精度最多刻度线分度值1/5.

6.高精度压力模块及配置单元见下表:

备注

气压真空

980KPa

0.05%F.S

系统标准配备共5个模块,量程段任选,可任意选配压力模块

气压压力

025KPa

0.05%F.S

0600KPa

0.05%F.S

液压压力

06MPa

0.05%F.S

040(60)MPa

0.05%F.S

电流测量

025.000mA

0.02%F.S

供校验变送器用

电源输出

DC24V/30mA

0.05%F.S

供校验变送器用



7.计算机主机配置采用进口工控主板以及控制板卡,性能优越,长期稳定性好。软件在WIN98/ME视窗环境界面下用BCB6.0语言编写,全中文界面,功能强大,操作简单,能程控自动造压,逐点校验仪表,并能同时自动记录下测试结果,自动生成数据库文件和产品检定证书。

SC-YZJ-T全自动压力校验装置具体配置如下

硬件

主控计算机:研祥工控机,配置P4双核2.8以上/2G内存/160G硬盘/

光驱/17″液晶。

采集控制卡:步进控制卡、数据采集卡(SC-YBS校验仪)

光隔输入、输出卡、图形采集卡

证书打印机:CanonHP系列

软件

WinXP平台上用BCB6.0编程,全中文界面,标准Windows操作,方便快捷

各种仪表校验数据采集、处理,自动生成校验数据表格、报告和证书

数据管理可追溯性和不可更改性,可查询被校仪表的档案信息。



.电源要求:AC220V±10% 50Hz/1.5KW,接地电阻≤4欧姆

.操作台尺寸:1480×800×1350mm
