  江苏精正自动化仪表有限公司 >> 产品展示 >> 变送器仪表系列 >> 智能压力控制器

智能压力控制器
关键字:智能压力控制器,智能压力控制器,压力控制器





一、产品简介

 智能压力控制器是集压力测量,显示 . 输出,控制于一体的压力测控产品。该产品为全电子结构,前端采用隔离膜充油压阻式压力传感器,由高精度的 A/D 转换,经微处理器运算处理,现场显示,并输出一路模拟量和两路开关量。智能压力控制器使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行现场测量、显示和控制。

二、智能压力控制器技术性能

量 程 范 围

0~5、20、100……1000KPa

0~2、20、35……100MPa

过 载 压 力

2倍满量程

测 量 介 质

与 316L不锈钢兼容的各种气体、液体

供 电 电 压

24VDC

输 出 信 号

4~20mA标准信号输出(可选)

两路控制点继电器输出 220VAC 3A

精 确 度

± 0.3%F.S

长 期 稳 定 性

≤±0.1%F.S/年

显 示 方 式

0.56" 数码管

显 示 范 围

-1999~9999

介 质 温 度

- 20~+85℃

环 境 温 度

- 20~+70℃

相 对 湿 度

0~80%

响 应 时 间

≤1ms

采 样 速 率

4次/秒

膜 片 材 料

316L不锈钢

壳 体 材 料

1Cr18Ni9Ti

压 力 接 口

外螺纹 M20*1.5或用户自定

防 护 等 级

IP65

三、智能压力控制器产品特点

1 、 100 标准仪表安装

2 、两路控制点现场设定

3 、 4~20mA 标准信号输出(可选)

4 、两路控制点继电器输出 220VAC 3A

5 、 4 位 LED 数码管显示,无视值误差

四、智能压力控制器安装

4.1 机械安装:BPK104 可以通过压力管接头( M20*1.5 )(其他尺寸接头可在订货时说明),直接装在液压管路上。在关键应用场合(如剧烈震动或冲击),压力管接头可以通过微型软管进行机械解耦。

注:量程小于 100KPa 时必须垂直安装。

4.2 电气连接:

为了防止电磁干扰的影响应注意以下事项:

•  线路连接尽量短

•  采用屏蔽线

•  尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

•  若用微型软管安装,壳体必须单独接地

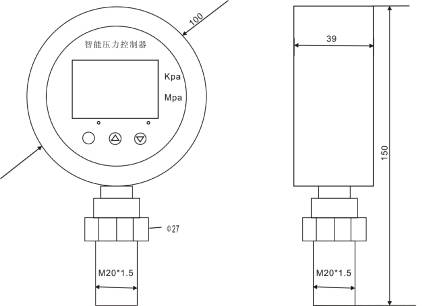

五、智能压力控制器外形尺寸 (单位: mm )
