3851/1851LT法兰式液位变送器
关键字：3851/1851LT法兰式液位变送器,法兰式压力变送器，变送器 |
.png)

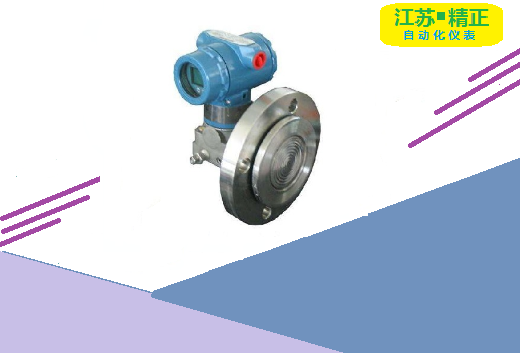

精正自动化 JZ-3851LT型 单法兰液位变送器
所属分类：压力变送器 服务热线：0517-86884918 18915125885
适用场合：工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
产品概述：
JZ-3851/1851LT系列单法兰液位变送器可对各种容器罐体的液位、密度进行精度测量，有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。
JZ-3851/1851LT系列单法兰液位变送器的安装法兰标准按ANSI，法兰有3"和4"规格，法兰等级为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。
因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。用户不注明时以3"150LB安装法兰及接液膜片材料316L 供货。
JZ-3851/1851LT系列单法兰液位变送器的安装法兰标准按ANSI，法兰有3〃和4〃规格，法兰等级分为：150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明，时以3〃150LB安装法兰及接液膜片材料31供货。
单法兰液位变送器外型尺寸表：
|
法兰尺寸
|
螺栓孔
|
|
尺寸
|
规格
|
直径
|
A
|
B
|
C
|
数目n
|
直径d
|
分布直径d1
|
|
3"
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
|
4"
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
|
3"
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
|
4"
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
单法兰液位变送器测量范围：
差压：0-6.2-690KPa 静压：2.5MPa
单法兰液位变送器选型：
|
JZ-3851/1851LT
|
单法兰液位变送器（最大工作压力2.5MPa）
|
|
|
4
|
0-4～40KPa
|
|
5
|
0-40～250KPa
|
|
6
|
0-0.16～1.0MPa
|
|
|
代码
|
输出
|
|
N
|
普通模拟型：（输出：4～20mA）
|
|
G
|
常规智能型：（输出：4～20mA）
|
|
S
|
标准智能型：（输出：4～20mA带HART总线协议）
|
|
Z
|
数字化智能型：（输出：4～20mA全数字化传感器,自带通讯键盘）
|
|
|
代码
|
公称直径尺寸（mm）
|
插入筒长度（mm）
|
高压侧隔膜片材料
|
|
A0
|
80
|
平
|
316LSST
|
|
A2
|
80
|
50
|
316LSST
|
|
A4
|
80
|
100
|
316LSST
|
|
A6
|
80
|
150
|
316LSST
|
|
B0
|
100
|
平
|
316LSST
|
|
B2
|
100
|
50
|
316LSST
|
|
B4
|
100
|
100
|
316LSST
|
|
B6
|
100
|
150
|
316LSST
|
|
C0
|
80
|
平
|
哈氏C-276
|
|
C2
|
80
|
50
|
哈氏C-276
|
|
C4
|
80
|
100
|
哈氏C-276
|
|
C6
|
80
|
150
|
哈氏C-276
|
|
D0
|
100
|
平
|
哈氏C-276
|
|
D2
|
100
|
50
|
哈氏C-276
|
|
D4
|
100
|
100
|
哈氏C-276
|
|
D6
|
100
|
150
|
哈氏C-276
|
|
E0
|
80
|
平
|
钽
|
|
F0
|
100
|
平
|
钽
|
|
|
代码
|
安装法兰
|
|
|
A
|
3〞150lb
|
碳钢镀锌
|
|
B
|
4〞150lb
|
|
C
|
3〞300lb
|
|
D
|
4〞300lb
|
|
|
代码
|
结 构 材 料
|
|
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
|
|
代码
|
选项
|
|
M1
|
0-100%线性指示表
|
|
M2
|
LED数字显示表
|
|
M3
|
LCD显示器
|
|
C0
|
1/2-14NPT锥管内螺纹接头
|
|
C1
|
1/2-14NPT引压接头后部焊接引压管Ф14
|
|
C2
|
丁字形螺纹接头M20×1.5
|
|
d
|
隔爆型dⅡBT4
|
|
i
|
本安型iaⅡCT
|
|
| |
